Wyłączniki IEC, Frame 160, 80 A, 3-bieg., 25 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1180-3EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11803EF320AA0

Opis i Kluczowe Cechy

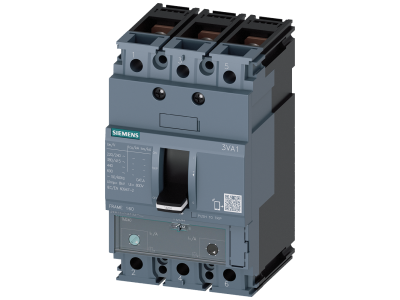

Wyłącznik kompaktowy Siemens 3VA1180-3EF32-0AA0 z serii 3VA1 Frame 160 to trójbiegunowy wyłącznik o prądzie znamionowym 80 A i zdolności wyłączania 25 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz TM240 zapewnia skuteczną ochronę przed przeciążeniem i zwarciem. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż w instalacjach przemysłowych.

• Prąd znamionowy In = 80 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Zdolność wyłączania Icu = 25 kA przy 415 V: Gwarantuje pewne wyłączenie w warunkach zwarcia, chroniąc dalszą część instalacji i podłączone urządzenia.
• Termomagnetyczny wyzwalacz TM240: Zapewnia selektywną ochronę przeciążeniową (Ir = 56…80 A) oraz przeciwzwarciową (Ii = 5…10 × In), dostosowującą się do charakterystyki odbiornika.
• Wersja trójbiegunowa (3-bieg.): Przeznaczona do zabezpieczania obwodów trójfazowych, standardowych w instalacjach przemysłowych i infrastrukturalnych.
• Przyłącze płaskie śrubowe: Ułatwia instalację – zapewnia pewne i stabilne połączenie przewodów bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Produkt spełnia standardy bezpieczeństwa obowiązujące w aplikacjach przemysłowych i infrastrukturalnych, co potwierdza jego niezawodność w ochronie obwodów i urządzeń.

Zastosowanie

Dzięki zwartej budowie, szerokiemu zakresowi regulacji wyzwalacza i wysokiej zdolności wyłączania, wyłącznik kompaktowy Siemens 3VA1180-3EF32-0AA0 znajduje zastosowanie w wielu obszarach:

• Ochrona rozruszników silników elektrycznych przed skutkami zwarć i przeciążeń.
• Zabezpieczanie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach w przemyśle.
• Stosowanie jako wyłącznik główny w maszynach i urządzeniach produkcyjnych.
• Ochrona instalacji w obiektach infrastruktury komercyjnej i użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub w sposób stały. Przed podłączeniem należy dobrać przekrój przewodów do prądu znamionowego 80 A oraz stosować momenty dokręcania zgodne z dokumentacją producenta, aby zapewnić trwałe i niskorezystancyjne połączenia.

FAQ

• Czy wyzwalacz TM240 pozwala na regulację progu przeciążeniowego? Tak, próg przeciążeniowy Ir można ustawić w zakresie od 56 A do 80 A, co umożliwia dostosowanie zabezpieczenia do konkretnego odbiornika.
• Jaka jest maksymalna zdolność wyłączania tego wyłącznika przy napięciu 415 V AC? Zdolność wyłączania zwarciowego Icu wynosi 25 kA przy napięciu 415 V AC, co zapewnia skuteczną ochronę w typowych warunkach przemysłowych.
• Czy wyłącznik nadaje się do ochrony silników elektrycznych? Tak, model 3VA1180-3EF32-0AA0 jest przeznaczony do ochrony rozruszników silników – wyzwalacz TM240 z regulowanym prądem przeciążeniowym i zwarciowym idealnie sprawdza się w tej roli.
