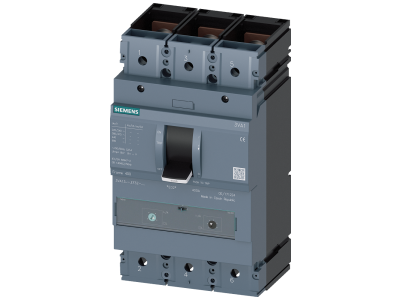

Wyłącznik kompaktowy typu 3VA1, 3-biegunowy, 400A, 36kA | 3VA1340-4EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA13404EF320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy 3VA1 3-biegunowy 400A (symbol 3VA1, typ 3VA1340-4EF32-0AA0) to zaawansowane urządzenie zabezpieczające przeznaczone do ochrony obwodów 3-fazowych w instalacjach przemysłowych i energetycznych. Charakteryzuje się wysoką zdolnością zwarciową 36kA, co gwarantuje skuteczną ochronę przed zwarciami o dużej intensywności. Przeznaczony do montażu na szynie DIN lub w szafach rozdzielczych.

• Prąd znamionowy 400A: Zapewnia ochronę obwodów o dużym poborze mocy, takich jak silniki, piece przemysłowe czy układy zasilania.
• 3-biegunowa konstrukcja: Odpowiada za jednoczesne odłączanie trzech faz w przypadku zwarcia lub przeciążenia – pełna ochrona obwodu 3-fazowego.
• Zdolność zwarciowa 36kA: Wysoka odporność na zwarcia o dużej intensywności, minimalizująca ryzyko uszkodzenia instalacji i aparatury.
• Niskoprofilowa konstrukcja kompaktowa: Umożliwia oszczędne wykorzystanie miejsca w szafach rozdzielczych i rozdzielnicach.
• Łatwy montaż na szynie DIN: Szybka instalacja i integracja z istniejącymi systemami rozdzielczymi.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, EN 60947-2 oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa i niezawodności dla aparatury rozdzielczej.

Zastosowanie

Wyłącznik kompaktowy 3VA1 3-biegunowy 400A znajduje szerokie zastosowanie w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej, gdzie wymagana jest niezawodna ochrona obwodów 3-fazowych.

• Ochrona obwodów zasilających silniki trójfazowe w halach przemysłowych.
• Zabezpieczenie linii zasilających piece przemysłowe i układy grzewcze.
• Montaż w rozdzielnicach głównych oraz tablicach sterowniczych.
• Stosowanie w systemach elektroenergetycznych budynków użyteczności publicznej i infrastruktury krytycznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik montować na szynie DIN w pozycji pionowej, zapewniając odpowiednią wentylację. Przekroje przewodów muszą być dobrane zgodnie z prądem znamionowym wyłącznika. Moment dokręcania zacisków wg wymagań producenta (sprawdzić w dokumentacji technicznej). Po montażu konieczne jest przeprowadzenie testów funkcjonalnych i pomiarów rezystancji izolacji.

FAQ

• Czy wyłącznik 3VA1 może być stosowany w instalacjach domowych? Z uwagi na prąd znamionowy 400A i zdolność zwarciową 36kA produkt przeznaczony jest głównie do instalacji przemysłowych i energetycznych. W instalacjach domowych należy stosować wyłączniki o mniejszych parametrach.
• Jaki jest zakres temperatur pracy wyłącznika? Parametr nie został podany w danych produktu. Dokładne informacje znajdują się w dokumentacji technicznej urządzenia.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak, wyłącznik kompaktowy 3VA1 wyposażony jest w wyzwalacz zwarciowy, który reaguje na zwarcia o dużym natężeniu prądu.
