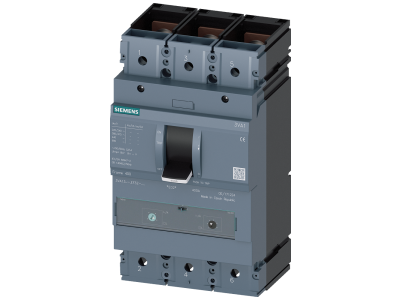

Wyłączniki IEC, Frame 400, 320 A, 3-bieg., 36 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1332-4EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA13324EF320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy IEC Frame 400 (symbol 3VA1332-4EF32-0AA0) to trójbiegunowe urządzenie ochronne przeznaczone do zabezpieczania instalacji elektrycznych, silników oraz rozruszników. Charakteryzuje się klasą zdolności zwarciowej 36 kA przy 415V i znamionowym prądem roboczym 320A, z możliwością regulacji zabezpieczenia termicznego w zakresie 224–320A i wyzwalacza zwarciowego 5–10 x In. Posiada przyłącze płaskie śrubowe, co ułatwia montaż i integrację z istniejącymi systemami. Wyposażony w termomagnetyczny wyzwalacz przeciążeniowy i modułowe akcesoria ATAM.

• Zdolność zwarciowa 36 kA przy 415V: Zapewnia skuteczną ochronę instalacji przed zwarciami o wysokiej energii, minimalizując ryzyko uszkodzeń sprzętu.
• Regulowane zabezpieczenie termiczne (224–320A): Dostosowanie do konkretnego obciążenia instalacji, zapobiegając nieuzasadnionym wyłączeniom i przedłużając żywotność chronionych urządzeń.
• Termomagnetyczny wyzwalacz przeciążeniowy: Szybkie reagowanie na zwarcia i przeciążenia – natychmiastowe odłączenie chronionego obwodu.
• Przyłącze płaskie śrubowe: Ułatwia szybki i pewny montaż w szafach rozdzielczych, minimalizując ryzyko poluzowania połączeń.
• Modułowe wyposażenie ATAM: Możliwość rozbudowy funkcjonalności o dodatkowe akcesoria (np. styk pomocniczy, wyzwalacz zdalny), zwiększając elastyczność zastosowań.

Zgodność z Normami

Wyłącznik kompaktowy Frame 400 spełnia wymagania normy IEC 60947-2 oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Wyłącznik IEC Frame 400 znajduje zastosowanie w ochronie obwodów zasilających silniki, rozruszniki, instalacje przemysłowe oraz infrastrukturę krytyczną, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

• Ochrona silników elektrycznych i układów napędowych w maszynach przemysłowych.
• Zabezpieczenie rozruszników i styczników w układach sterowania.
• Stosowanie w szafach rozdzielczych jako główny lub rezerwowy aparat ochronny.
• Integracja z systemami automatyki i sterowania w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Wymagane jest zapewnienie odpowiedniego momentu dokręcenia śrub przyłączeniowych (zgodnie z zaleceniami producenta) oraz zachowanie odstępów izolacyjnych między sąsiednimi aparatami. Przed uruchomieniem należy przeprowadzić próbę działania wyzwalacza termicznego i zwarciowego. W przypadku stosowania modułowych akcesoriów ATAM, należy zapewnić zgodność elektryczną i mechaniczną z głównym urządzeniem.

FAQ

• Czy wyłącznik Frame 400 nadaje się do ochrony silników? Tak – wyposażony w termomagnetyczny wyzwalacz przeciążeniowy z regulacją, chroni silniki przed przeciążeniami i zwarciami, co czyni go odpowiednim do zabezpieczania układów napędowych.
• Jaki jest zakres regulacji wyzwalacza termicznego? Zabezpieczenie termiczne można regulować w zakresie od 224A do 320A, co pozwala na dostosowanie do konkretnych warunków obciążenia instalacji.
• Czy wyłącznik posiada funkcję zdalnego sterowania? Nie – w standardowym wyposażeniu nie ma wyzwalacza zdalnego. Możliwość rozbudowy o funkcje zdalne istnieje poprzez modułowe akcesoria ATAM (dostępne oddzielnie).
