Wyłączniki IEC, Frame 630, 630 A, 3-bieg., 55 kA, ETU3, LI, przyłącze płaskie śrubowe | 3VA2463-5HL32-0AA0 Siemens

Alternatywny kod produktu: 3VA24635HL320AA0

Opis i Kluczowe Cechy

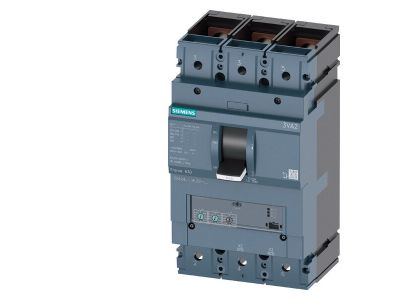

Wyłącznik mocy Siemens z serii 3VA2, symbol 3VA2463-5HL32-0AA0, o prądzie znamionowym 630 A i zdolności zwarciowej 55 kA przy napięciu 380/415 V AC. Trzybiegunowa konstrukcja z wyzwalaczem elektronicznym ETU320 (charakterystyka LI) zapewnia precyzyjną ochronę przed przeciążeniem i zwarciem, z możliwością regulacji prądu długoczasowego w zakresie 252–630 A. Przyłącze płaskie śrubowe ułatwia montaż w rozdzielnicach głównych.

• Prąd znamionowy 630 A: Bezpieczna praca w obwodach o dużym obciążeniu – idealny do zasilania rozdzielnic głównych i przemysłowych odbiorników.
• Zdolność zwarciowa 55 kA (380/415 V AC): Gwarantuje skuteczne wyłączenie przy wysokich prądach zwarciowych, chroniąc instalację i personel.

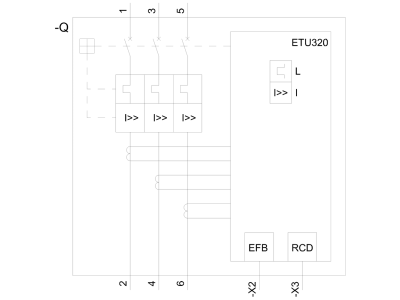

• Wyzwalacz elektroniczny ETU320 (LI): Precyzyjna charakterystyka długoczasowa i zwarciowa, regulacja prądu IR 252–630 A oraz stały próg II = 10×IR – elastyczne dopasowanie do potrzeb instalacji.
• Trzy bieguny (3P): Pełna ochrona w układach trójfazowych, typowych dla systemów przemysłowych i komercyjnych.
• Przyłącze płaskie śrubowe: Pewne i trwałe połączenie przewodów – szybki montaż w rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm IEC dla wyłączników mocy. Posiada certyfikat CE, potwierdzający spełnienie europejskich wymogów bezpieczeństwa.

Zastosowanie

Wyłącznik mocy Siemens 3VA2 przeznaczony jest do ochrony przewodów i odbiorników w instalacjach o dużym prądzie znamionowym. Stosowany przede wszystkim w rozdzielnicach głównych oraz w obwodach zasilających maszyny i urządzenia przemysłowe.

• Ochrona linii zasilających w rozdzielnicach głównych budynków przemysłowych i użyteczności publicznej.
• Zabezpieczenie odbiorników trójfazowych o wysokim poborze prądu (np. silniki, piece, transformatory).
• Jako wyłącznik główny w systemach dystrybucji energii średniego i dużego napięcia (po stronie wtórnej transformatora).
• Element systemów automatyki przemysłowej wymagających selektywnej ochrony zwarciowej i przeciążeniowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuj na płycie montażowej w rozdzielnicy zgodnie z dokumentacją producenta. Przy dokręcaniu śrub przyłączy płaskich stosuj zalecany moment obrotowy – szczegółowe wartości podane w instrukcji. Przekrój przewodów dobierz do prądu znamionowego 630 A oraz warunków zwarciowych instalacji.

FAQ

• Jak ustawić prąd wyzwalania w wyzwalaczu ETU320? Wyzwalacz elektroniczny umożliwia płynną regulację prądu długoczasowego IR w zakresie od 252 A do 630 A. Próg zwarciowy II jest stały i wynosi 10× ustawionego IR. Dokładny sposób konfiguracji opisano w dokumentacji technicznej produktu.
• Jakie napięcie pracy jest dopuszczalne dla tego wyłącznika? Parametry znamionowe określone są dla napięcia 380/415 V AC. W przypadku innych napięć sprawdź dane katalogowe producenta.
• Czy wyłącznik jest dostępny w wersji 4-biegunowej? Prezentowany model 3VA2463-5HL32-0AA0 jest wersją 3-biegunową (3P). Inne warianty (np. 4-biegunowe) należy sprawdzić w osobnych pozycjach asortymentu serii 3VA2.
