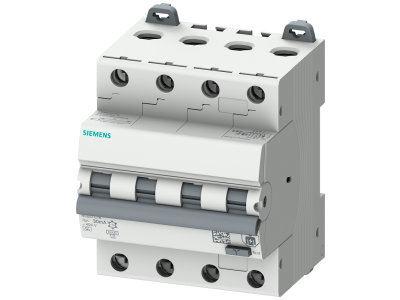

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 4-bieg. typ A, 30 mA, char. C In: 16A Un:400V | 5SU1346-7FP16 Siemens

Alternatywny kod produktu: 5SU13467FP16

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO o prądzie znamionowym 16A i napięciu znamionowym 400V stanowi zaawansowane zabezpieczenie dla instalacji elektrycznych. Charakterystyka C oraz zdolność zwarciowa 6 kA gwarantują skuteczną ochronę przed zwarciami i przeciążeniami. Cztery biegi zapewniają kompleksową ochronę obwodów w instalacjach trójfazowych, natomiast czułość 30 mA chroni przed porażeniem prądem.

• 4-biegunowa konstrukcja: Zapewnia równoczesną ochronę wszystkich przewodów fazowych w instalacjach trójfazowych, eliminując potrzebę stosowania osobnych zabezpieczeń.
• Czułość 30 mA: Natychmiastowe wyłączenie w przypadku wystąpienia prądu upływu – minimalizuje ryzyko porażenia elektrycznego.
• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia, idealna do zabezpieczania obwodów z odbiornikami o charakterze rezystancyjnym i pojemnościowym.
• Zdolność zwarciowa 6 kA: Odporność na wysokie prądy zwarciowe – gwarancja niezawodności nawet w trudnych warunkach instalacyjnych.
• Napięcie znamionowe 400V: Przeznaczony do pracy w instalacjach trójfazowych o napięciu międzyfazowym 400V.

Zgodność z Normami

Wyłącznik RCBO spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i zwarciowej (m.in. PN-EN 61009-1). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik różnicowo-nadprądowy RCBO znajduje zastosowanie w nowoczesnych instalacjach elektrycznych wymagających kompleksowej ochrony przeciwporażeniowej i zwarciowej.

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów trójfazowych w halach produkcyjnych, warsztatach i magazynach.
• Ochrona instalacji zasilających urządzenia o wysokim poborze prądu, np. pompy, silniki, klimatyzatory.
• Wykorzystanie w rozdzielnicach głównego zasilania budynków zasilanych napięciem 400V.

Wskazówki Montażowe

Montaż wyłącznika RCBO powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Urządzenie montować w rozdzielnicy na standardowej szynie DIN, zachowując odpowiednie odstępy między sąsiednimi aparatami. Przewody fazowe i neutralne podłączyć zgodnie z oznaczeniami na obudowie. Po montażu przeprowadzić test funkcjonalny przyciskiem „TEST” w celu weryfikacji poprawności działania. Regularnie sprawdzać działanie mechanizmu wyzwalacza za pomocą testera RCBO.

FAQ

• Jaka jest różnica między RCBO a RCD? RCBO łączy w jednym urządzeniu funkcję wyłącznika różnicowoprądowego (RCD) oraz wyłącznika nadprądowego (MCB), zapewniając ochronę zarówno przeciwporażeniową, jak i zwarciową/przeciążeniową. RCD chroni wyłącznie przed prądami upływu.
• Czy RCBO typu A jest odpowiedni dla wszystkich instalacji? Typ A jest zalecany do instalacji, w których występują odbiorniki z prostownikami (np. zasilacze impulsowe, oświetlenie LED, falowniki). Do instalacji z odbiornikami czysto rezystancyjnymi (np. grzejniki) wystarczy typ AC.
• Jak często należy wykonywać test RCBO przyciskiem „TEST”? Zaleca się przeprowadzanie testu raz w miesiącu, aby potwierdzić prawidłowe działanie mechanizmu wyzwalającego.
