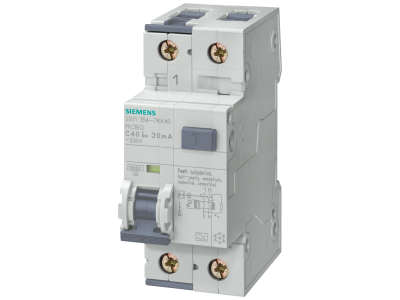

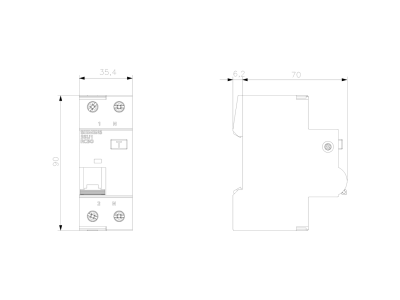

Wyłącznik różnicowo-nadprądowy kombinowany RCBO,10 kA, 1P+N, typ AC, 30mA char. C In: 6A Un AC: 230V | 5SU1354-1KK06 Siemens

Alternatywny kod produktu: 5SU13541KK06

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO (symbol 5SU1354-1KK06) w układzie 1P+N to zaawansowane zabezpieczenie elektryczne łączące funkcje wyłącznika nadprądowego i wyłącznika różnicowoprądowego. Chroni obwód przed zwarciem, przeciążeniem i niebezpiecznym prądem upływowym o wielkości 30 mA (typ AC). Charakterystyka wyzwalania C zapewnia selektywność z innymi zabezpieczeniami w instalacji.

• Łączna ochrona: Zabezpiecza przed zwarciem, przeciążeniem i prądem różnicowym w jednym urządzeniu – eliminuje potrzebę stosowania osobnych wyłączników i RCD.
• Charakterystyka C: Szybkie wyzwalanie przy prądach zwarciowych w zakresie 5–10-krotności prądu znamionowego, odpowiednie dla obwodów z odbiornikami o umiarkowanym prądzie rozruchowym.
• Prąd znamionowy 6A: Idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz małych odbiorników w instalacjach domowych i biurowych.
• Prąd wyłączający 30mA: Wysoka czułość na prądy upływowe – chroni przed porażeniem prądem elektrycznym i pożarami spowodowanymi prądami błądzącymi.
• Dwukomorowe zaciski: Umożliwiają wygodne podłączanie przewodów o różnych przekrojach (od 1 do 25 mm²) bez konieczności stosowania złączek pośrednich.
• Zgodność z szynami pinowymi 5ST3: Możliwość szybkiego montażu na szynie TH-35 w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących wyłączników różnicowoprądowych (PN-EN 61008-1) i nadprądowych (PN-EN 60898-1). Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami niskonapięciowymi UE.

Zastosowanie

Wyłącznik RCBO znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed zwarciem, przeciążeniem i prądami upływowymi.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w pomieszczeniach suchych (typ AC nie nadaje się do ochrony obwodów z odbiornikami o nieliniowej charakterystyce prądowo-napięciowej).
• Instalacje w pomieszczeniach gospodarczych, garażach i warsztatach, gdzie wymagana jest ochrona przed porażeniem.
• Zabezpieczenie obwodów zasilających małe urządzenia AGD (lodówki, pralki, zmywarki) w układzie 1P+N.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu zasilającym. Urządzenie należy montować na szynie TH-35 w rozdzielnicy modułowej, zaczynając od strony zasilania. Zaciski L (faza) i N (neutralny) należy podłączyć zgodnie z oznaczeniami na obudowie. Po montażu należy przeprowadzić test wyzwalania przyciskiem „TEST” oraz sprawdzić poprawność działania wyłącznika za pomocą specjalistycznego miernika. Nie wolno przekraczać maksymalnego momentu dokręcania zacisków (0,8 Nm).

FAQ

• Czy ten wyłącznik nadaje się do ochrony obwodów z silnikami indukcyjnymi? Charakterystyka C jest odpowiednia dla obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. oświetlenie, gniazda wtykowe). Do zabezpieczania silników zaleca się stosowanie charakterystyki D.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zadziała? Wyłącznik jest klasyfikowany na 10 kA – oznacza to, że wyłączy obwód przy zwarciu o maksymalnym prądzie 10 000 A w punkcie instalacji.
• Czy można stosować ten wyłącznik w obwodzie trójfazowym? Nie – urządzenie jest przeznaczone do pracy w układzie 1P+N (1 faza + neutralny) przy napięciu 230V AC.
