Wyłącznik kombinowany FI/LS, TYP A, 30MA, 6KA, 1+N, C25A | 5SU1356-7KK25 Siemens

Alternatywny kod produktu: 5SU13567KK25

Opis i Kluczowe Cechy

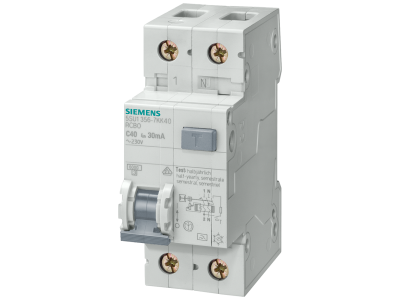

Wyłącznik kombinowany FI/LS (RCBO) Siemens SENTRON 5SU1356-7KK25 łączy w jednym module ochronę nadprądową (przeciążeniową i zwarciową) oraz różnicowoprądową. Prąd znamionowy 25 A z charakterystyką wyzwalania C, prąd różnicowy 30 mA typu A oraz zdolność zwarciowa 6 kA zapewniają kompleksową ochronę obwodów jednofazowych (1+N) w instalacjach przemysłowych i domowych. Certyfikowany przez VDE zgodnie z EN 61009-1 i EN 61009-2-1, gwarantuje najwyższe standardy bezpieczeństwa. Dwukomorowe zaciski upraszczają podłączanie przewodów o różnych przekrojach, a kompatybilność z szynami zbiorczymi 5ST3 oraz systemem akcesoriów SENTRON umożliwia szybką rozbudowę rozdzielnicy.

• Prąd znamionowy 25 A (charakterystyka C): Zapewnia selektywną ochronę przed przeciążeniem i zwarciem, idealną do obwodów z silnikami i urządzeniami o podwyższonym prądzie rozruchowym.
• Prąd różnicowy 30 mA typu A: Chroni ludzi przed porażeniem w obwodach, w których mogą wystąpić pulsujące prądy stałe (np. falowniki, ładowarki).
• Zdolność zwarciowa 6 kA: Bezpieczne wyłączanie wysokich prądów zwarciowych w standardowych sieciach niskiego napięcia.
• Konstrukcja 1+N: Ochrona przewodu fazowego oraz rozłączanie przewodu neutralnego, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Dwukomorowe zaciski i kod DataMatrix: Ułatwiają podłączenie przewodów o różnych przekrojach oraz szybki dostęp do danych technicznych przez aplikację Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik 5SU1356-7KK25 posiada certyfikat VDE i jest zgodny z normami EN 61009-1 oraz EN 61009-2-1. Spełnia wymagania dyrektyw Unii Europejskiej (oznakowanie CE). Montaż i eksploatacja zgodnie z tymi normami gwarantują bezpieczeństwo i niezawodność.

Zastosowanie

Wyłącznik kombinowany FI/LS SENTRON przeznaczony jest do kompleksowej ochrony obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w instalacjach wymagających jednoczesnej ochrony nadprądowej i różnicowoprądowej, zwłaszcza w obwodach z urządzeniami generującymi wyższe harmoniczne lub pulsujące prądy stałe.

• Ochrona obwodów gniazd wtyczkowych w gospodarstwach domowych i biurach (prąd 30 mA – ochrona przeciwporażeniowa).
• Zabezpieczenie obwodów oświetleniowych z przetwornicami lub zasilaczami impulsowymi (typ A wykrywa pulsujące prądy stałe).
• Sterowanie i ochrona pomp, wentylatorów, urządzeń HVAC o charakterystyce rozruchowej wymagającej wyłącznika typu C (25 A).
• Rozdzielnice w małych obiektach przemysłowych i warsztatach – jedno urządzenie zastępuje dwa (wyłącznik nadprądowy + różnicowoprądowy).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony odpowiednim do warunków otoczenia. Przed podłączeniem należy sprawdzić przekrój przewodów – dopuszczalny zakres określony w dokumentacji producenta (zalecane dobranie do prądu znamionowego 25 A). Zaciski dwukomorowe umożliwiają bezpieczne podłączenie przewodów; moment dokręcania należy stosować zgodnie z instrukcją (typowo 2–3 Nm). Po montażu sprawdzić działanie przyciskiem TEST.

FAQ

• Czy wyłącznik można stosować w obwodach trójfazowych? Nie, model 5SU1356-7KK25 jest przeznaczony do obwodów jednofazowych (1+N). W sieciach trójfazowych należy stosować wersje 3+N lub osobne urządzenia na każdą fazę.
• Jaka jest maksymalna zdolność wyłączania prądu różnicowego? Zdolność zwarciowa wyłącznika wynosi 6 kA. Prąd różnicowy znamionowy to 30 mA – urządzenie wyłącza przy przekroczeniu tej wartości, zapewniając ochronę przeciwporażeniową.
• Czy wyłącznik nadaje się do ochrony przed prądami stałymi? Typ A wykrywa pulsujące prądy stałe (do ok. 6 mA składowej stałej) oraz prądy przemienne sinusoidalne. Do ochrony przed gładkimi prądami stałymi wymagany jest typ B.
