Wyłącznik kombinowany FI/LS, TYP A, 30MA, 6KA, 1+N, C20A | 5SU1356-7KK20 Siemens

Alternatywny kod produktu: 5SU13567KK20

Opis i Kluczowe Cechy

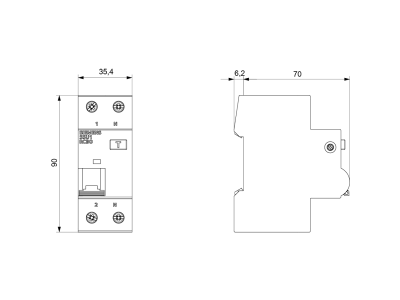

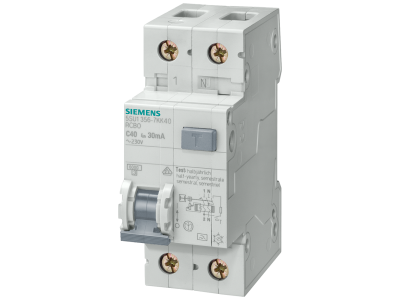

Wyłącznik kombinowany FI/LS (RCBO) Siemens SENTRON 5SU1356-7KK20 o symbolu 5SU1356-7KK20 to kompaktowe urządzenie 1+N łączące ochronę przed przeciążeniem, zwarciem i prądem różnicowym. Charakteryzuje się typem A, znamionowym prądem różnicowym 30 mA, zdolnością zwarciową 6 kA oraz charakterystyką C20A. Dzięki dwukomorowym zaciskom podłączanie przewodów o różnych przekrojach jest proste i pewne, a kod Datamatrix umożliwia błyskawiczny dostęp do dokumentacji technicznej.

• Typ A (prąd różnicowy): wykrywa zarówno prądy różnicowe sinusoidalne, jak i pulsujące stałe, co podnosi bezpieczeństwo w obwodach z odbiornikami elektronicznymi.
• Prąd różnicowy 30 mA: zapewnia ochronę przeciwporażeniową w obwodach końcowych (gniazda, urządzenia przenośne) – szybkie wyłączenie przy zetknięciu bezpośrednim.
• Zdolność zwarciowa 6 kA: gwarantuje bezpieczne wyłączenie zwarcia w typowych instalacjach domowych i biurowych, minimalizując ryzyko uszkodzenia przewodów.
• Charakterystyka C20A: prąd znamionowy 20 A przy charakterystyce C pozwala zabezpieczać obwody o podwyższonych prądach rozruchowych (np. silniki, transformatory) bez zbędnych wyłączeń w rozruchu.
• Dwukomorowe zaciski: umożliwiają łatwe podłączenie przewodów o różnych przekrojach (np. 1–25 mm²) bez konieczności stosowania końcówek – oszczędność czasu montażu.
• Kod Datamatrix: umieszczony na obudowie zapewnia natychmiastowy dostęp do karty katalogowej i instrukcji w aplikacji Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik 5SU1356-7KK20 jest testowany i certyfikowany przez VDE, zgodny z normami EN 61009-1 oraz EN 61009-2-1. Spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Uniwersalne urządzenie zabezpieczające przeznaczone do rozdzielnic w instalacjach niskiego napięcia, szczególnie w systemach 1-fazowych (230 V). Idealny wybór tam, gdzie wymagana jest kompaktowa ochrona przed porażeniem oraz przeciążeniem i zwarciem.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających odbiorniki elektroniczne (komputery, sprzęt RTV) – typ A wykrywa prądy pulsujące.
• Instalacje tymczasowe na budowach (przyłączone do rozdzielnic budowlanych).
• Modernizacja starszych rozdzielnic – jeden moduł zastępuje dwa (wyłącznik nadprądowy + różnicowoprądowy).

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 lub wyższym. Przekrój podłączanych przewodów należy dobrać zgodnie z prądem znamionowym (20 A) i normami instalacyjnymi. Zaciski dokręcaj momentem określonym w dokumentacji producenta (dostępnej przez kod Datamatrix). Po zamontowaniu przeprowadź próbę działania przyciskiem TEST.

FAQ

• Czy wyłącznik działa przy prądzie różnicowym stałym? Wyłącznik ma charakterystykę typu A, co oznacza, że reaguje na prądy różnicowe sinusoidalne oraz pulsujące stałe (np. prostowniki, regulatory PWM). Nie wyzwala się jednak przy gładkim prądzie stałym (wymagany typ B).
• Jaki jest prąd znamionowy i charakterystyka? Prąd znamionowy wynosi 20 A, charakterystyka C – wyłączenie następuje przy prądzie 5–10 krotności In, co jest optymalne dla odbiorników o podwyższonym prądzie rozruchowym.
• Czy można go stosować w obwodach trójfazowych? Nie – jest to wersja 1+N przeznaczona do obwodów jednofazowych (230 V). W instalacjach 3-fazowych należy stosować odpowiednie wyłączniki 3- lub 4-biegunowe.
