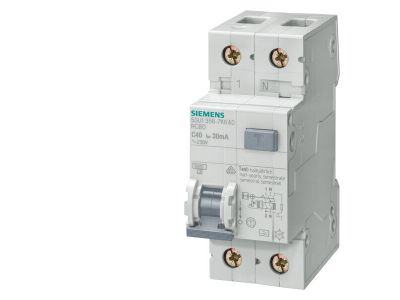

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 1P+N, typ A, 30mA, char. B In: 6A, Un AC:230V | 5SU1356-6KK06 Siemens

Alternatywny kod produktu: 5SU13566KK06

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy RCBO Siemens SENTRON 5SU1356-6KK06 łączy w jednym module ochronę przed przeciążeniem, zwarciem oraz prądem różnicowym. Prąd znamionowy 6 A i charakterystyka wyzwalania B gwarantują bezpieczną pracę w obwodach o charakterze rezystancyjnym, natomiast prąd różnicowy 30 mA typu A zapewnia ochronę przeciwporażeniową, wykrywając zarówno pulsujące, jak i stałe prądy różnicowe. Urządzenie przeznaczone jest do instalacji jednofazowych 230 V AC.

• Prąd znamionowy 6 A / charakterystyka B: Szybkie wyzwalanie przy przeciążeniach i zwarciu, co zabezpiecza przewody i odbiorniki w obwodach domowych i biurowych.
• Typ A, 30 mA: wykrywa prądy różnicowe pulsujące i stałe – niezbędny w obwodach z urządzeniami elektronicznymi (np. ładowarki, sprzęt RTV).
• Znamionowa zdolność zwarciowa 6 kA: odpowiednia do większości rozdzielnic budynkowych, zapewniająca skuteczne wyłączenie w razie zwarcia.
• Dwukomorowe zaciski: ułatwiają podłączenie przewodów o różnych przekrojach, skracając czas montażu i zwiększając pewność połączenia.
• Kompatybilność z szynami zbiorczymi pinowymi 5ST3: szybkie i czyste okablowanie rozdzielnicy bez użycia dodatkowych mostków.

Zgodność z Normami

Wyłącznik został przebadany i certyfikowany przez VDE. Spełnia wymagania norm EN 61009-1 oraz EN 61009-2-1, co potwierdza jego niezawodność w ochronie przeciwporażeniowej i przeciążeniowej.

Zastosowanie

Dzięki kompaktowej budowie (1P+N) i uniwersalnym parametrom, RCBO 5SU1356-6KK06 znajduje zastosowanie w nowych oraz modernizowanych instalacjach elektrycznych budynków mieszkalnych i biurowych.

• Ochrona obwodów gniazd wtykowych 230 V w pomieszczeniach suchych i wilgotnych (łazienki, kuchnie).
• Zabezpieczenie obwodów oświetleniowych z dużym udziałem źródeł LED.
• Sterowanie i ochrona odbiorników jednofazowych w automatyce budynkowej (np. pompy, siłowniki).
• Zastosowanie w rozdzielnicach mieszkaniowych jako zamiennik dla wyłącznika nadprądowego + różnicowego – oszczędność miejsca na szynie TH35.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN). Przed podłączeniem należy dobrać przekrój przewodów do prądu znamionowego 6 A oraz moment dokręcania zacisków zgodnie z dokumentacją producenta. Po instalacji sprawdzić poprawność działania przyciskiem testowym.

FAQ

• Czy wyłącznik posiada certyfikat VDE? Tak, urządzenie zostało przebadane i certyfikowane przez VDE zgodnie z normami EN 61009-1 i EN 61009-2-1.
• Jakie zaciski zastosowano w tym RCBO? Zastosowano zaciski dwukomorowe, które umożliwiają podłączenie przewodów o różnych przekrojach – ułatwia to przyłączanie odgałęzień bez konieczności stosowania dodatkowych łączówek.
• Czy RCBO można używać z szynami zbiorczymi? Tak, jest kompatybilny z systemem szyn pinowych Siemens 5ST3, co pozwala na szybkie i przejrzyste okablowanie rozdzielnicy.
