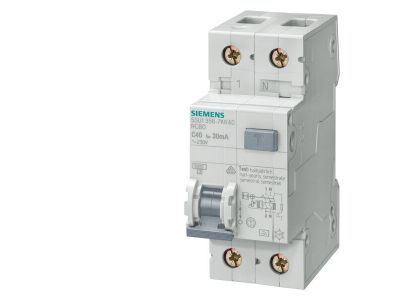

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 1P+N, typ A, 30mA char. B In: 10A Un AC: 230V | 5SU1356-6KK10 Siemens

Alternatywny kod produktu: 5SU13566KK10

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO 5SU1356-6KK10 to kompaktowe urządzenie łączące funkcje wyłącznika nadprądowego i różnicowoprądowego w jednym module 1P+N. Przeznaczony do pracy w sieci prądu przemiennego o napięciu 230 V AC, oferuje prąd znamionowy 10 A, zdolność zwarciową 6 kA oraz czułość różnicową 30 mA typu A. Dzięki charakterystyce B zapewnia ochronę przewodów i odbiorników przed przeciążeniem i zwarciem, a jednocześnie skutecznie chroni ludzi przed porażeniem w przypadku uszkodzenia izolacji.

• Prąd znamionowy 10 A (char. B): Odpowiedni do zabezpieczania obwodów gniazd wtykowych i oświetlenia w instalacjach domowych i biurowych. Charakterystyka B gwarantuje wyzwalanie przy przeciążeniach od 3 do 5-krotności prądu znamionowego, co zapewnia selektywność z przewodami.
• Prąd różnicowy 30 mA (typ A): Zapewnia ochronę przeciwporażeniową uzupełniającą w przypadku bezpośredniego dotyku lub uszkodzenia izolacji. Typ A wykrywa zarówno sinusoidalne, jak i pulsujące prądy różnicowe, co rozszerza zakres chronionych urządzeń (np. elektronika, prostowniki).
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne wyłączenie w przypadku zwarcia o prądzie do 6 kA, co jest wystarczające dla typowych sieci rozdzielczych w budynkach mieszkalnych i małych obiektach komercyjnych.
• Konfiguracja 1P+N: Ochrona jednego bieguna fazowego oraz przewodu neutralnego w jednym module – oszczędność miejsca w rozdzielnicy.
• Napięcie znamionowe 230 V AC: Przystosowany do standardowej sieci jednofazowej, powszechnie stosowanej w instalacjach odbiorczych.

Zgodność z Normami

Wyłącznik RCBO 5SU1356-6KK10 spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi przepisami.

Zastosowanie

Dzięki połączeniu funkcji różnicowoprądowej i nadprądowej w jednym urządzeniu, RCBO doskonale nadaje się do ochrony obwodów końcowych w instalacjach niskiego napięcia. Typowe zastosowania:

• Ochrona obwodów gniazd wtykowych w mieszkaniach, biurach i obiektach użyteczności publicznej.
• Zabezpieczenie linii oświetleniowych w budynkach mieszkalnych i komercyjnych.
• Ochrona indywidualnych odbiorników wrażliwych na prądy różnicowe (np. pralki, zmywarki, komputery).
• Stosowanie w rozdzielnicach jako kompaktowa alternatywa dla oddzielnych wyłączników nadprądowych i różnicowoprądowych, szczególnie gdy liczba modułów jest ograniczona.

Wskazówki Montażowe

Montaż wyłącznika RCBO powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego 10 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta. Należy pamiętać o właściwym podłączeniu przewodu neutralnego (N) do zacisku oznaczonego symbolem N – wyłącznik wymaga ciągłości przewodu N dla prawidłowego działania funkcji różnicowoprądowej.

FAQ

• Jaka jest różnica między wyłącznikiem typu A a AC? Wyłącznik typu A wykrywa zarówno sinusoidalne prądy różnicowe (jak typ AC), jak i pulsujące prądy stałe, które mogą powstawać w urządzeniach z prostownikami (np. elektronika, ładowarki). Dzięki temu zapewnia szerszą ochronę w nowoczesnych instalacjach.
• Czy prąd różnicowy 30 mA zapewnia ochronę przeciwporażeniową? Tak, zgodnie z normami, wyłącznik o znamionowym prądzie różnicowym nieprzekraczającym 30 mA stanowi zabezpieczenie w ochronie przeciwporażeniowej, wyłączając zasilanie w przypadku upływu prądu niebezpiecznego dla życia lub zdrowia.
• Co oznacza charakterystyka B w tym wyłączniku? Charakterystyka B oznacza, że wyłącznik wyzwala przy przeciążeniach od 3 do 5-krotności prądu znamionowego (In). Jest to typowe dla zabezpieczania obwodów odbiorczych, takich jak gniazda i oświetlenie, gdzie prąd rozruchowy urządzeń jest niski.
