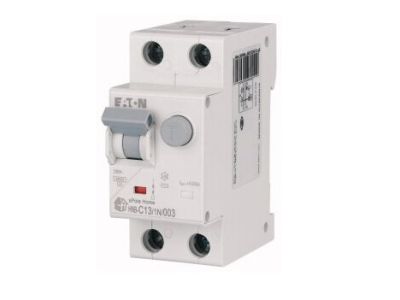

Wyłącznik kombinowany 6kA typ AC HNB-C13/1N/003 | 195126 Eaton

Alternatywny kod produktu: HNB-C13/1N/003

Opis i Kluczowe Cechy

Wyłącznik kombinowany HNB-C13/1N/003 (indeks 195126) to kompaktowe urządzenie łączące w sobie zabezpieczenie nadprądowe i różnicowoprądowe. Prąd znamionowy 13 A oraz znamionowy prąd różnicowy 30 mA zapewniają skuteczną ochronę przeciwporażeniową i przeciążeniową w obwodach końcowych. Zdolność wyłączania 6 kA gwarantuje bezpieczne przerywanie zwarć w instalacjach niskiego napięcia. Aparat przeznaczony do montażu na szynie TH35 w rozdzielnicach budynkowych i przemysłowych.

• Prąd znamionowy In 13 A: odpowiedni do zasilania odbiorników o średnim poborze mocy (np. gniazda wtykowe, oświetlenie, urządzenia AGD) bez ryzyka przegrzania toru prądowego.
• Znamionowy prąd różnicowy 30 mA: zapewnia ochronę przeciwporażeniową w instalacjach niskiego napięcia – wyłącza zasilanie w przypadku upływu prądu groźnego dla życia.
• Zdolność wyłączania 6 kA (IEC/EN 61009): pewne i szybkie wyłączenie zwarć nawet w sieciach o dużej mocy zwarciowej, chroniąc przewody i odbiorniki.
• Typ AC (różnicowy dla prądów przemiennych): skutecznie wykrywa sinusoidalne prądy różnicowe, typowe dla standardowych instalacji elektrycznych.
• Konstrukcja 1-biegunowa+N: umożliwia ochronę zarówno fazy, jak i przewodu neutralnego w jednym urządzeniu, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Wyłącznik kombinated HNB-C13/1N/003 spełnia wymagania normy IEC/EN 61009 obejmującej wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym (RCBO). Posiada certyfikat CE, potwierdzający zgodność z odpowiednimi dyrektywami europejskimi.

Zastosowanie

Dzięki połączeniu funkcji nadprądowej i różnicowej, wyłącznik znajduje zastosowanie w ochronie obwodów końcowych w różnych typach instalacji. Może być stosowany w budynkach mieszkalnych, biurowych oraz obiektach przemysłowych.

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach i biurach – zabezpieczenie przed przeciążeniem oraz porażeniem przy obsłudze urządzeń przenośnych.
• Zasilanie obwodów oświetleniowych w strefach, gdzie wymagana jest dodatkowa ochrona różnicowa (np. łazienki, kuchnie).
• Zabezpieczenie małych urządzeń AGD/RTV oraz elektroniki w rozdzielnicach pomocniczych.
• Stosowanie w przemysłowych rozdzielnicach odbiorczych przy obciążeniach rezystancyjnych i silnikach małej mocy.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed ponownym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych powinien być odpowiednio dobrany do prądu znamionowego 13 A oraz warunków zwarciowych.

FAQ

• Czy wyłącznik ma podświetlenie (LED) sygnalizujące zadziałanie? W dostępnych danych technicznych nie ma informacji o diodzie sygnalizacyjnej. Szczegóły dotyczące ewentualnych wskaźników znajdują się w instrukcji producenta.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotykiem ciałami stałymi). Dokładne dane dla konkretnego modelu należy sprawdzić w karcie katalogowej.
• Jaki jest tryb pracy styku – czy to wyłącznik nadprądowy i różnicowy działają jednocześnie? Wyłącznik łączy w sobie człon nadprądowy (bimetaliczny i elektromagnes) oraz człon różnicowy. Oba układy działają niezależnie: nadprądowy reaguje na przeciążenie i zwarcie, różnicowy na upływ prądu do ziemi. Więcej szczegółów w dokumentacji technicznej.
