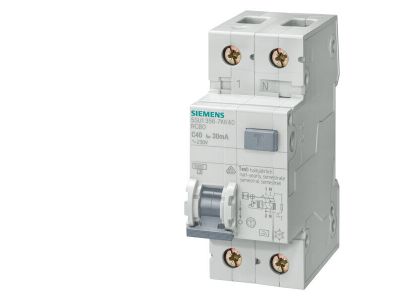

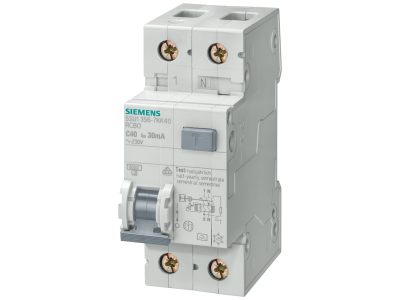

Wyłącznik kombinowany 2P 16A C 0,03A typ A | 5SU1356-7KK16 Siemens

Alternatywny kod produktu: 5SU13567KK16

Opis i Kluczowe Cechy

Wyłącznik kombinowany o symbolu 5SU1356-7KK16 to 2-biegunowe urządzenie zabezpieczające łączące funkcję wyłącznika nadprądowego i różnicowoprądowego. Zaprojektowany do pracy przy prądzie znamionowym 16 A z charakterystyką wyzwalania C, zapewnia skuteczną ochronę przed przeciążeniem i zwarciem. Zintegrowany człon różnicowoprądowy o czułości 30 mA typu A wykrywa prądy tętniące, zwiększając bezpieczeństwo w obwodach z odbiornikami elektronicznymi.

• 2 bieguny (2P): jednoczesne odcięcie fazy i przewodu neutralnego – eliminuje ryzyko pozostawienia napięcia na neutralnym w przypadku awarii.
• Prąd znamionowy 16 A: przeznaczony do standardowych obwodów gniazdowych i oświetleniowych, zapewnia stabilną pracę bez przegrzewania się styków.
• Charakterystyka C (5–10×I_n): odpowiednia dla odbiorników o podwyższonym prądzie rozruchu, np. silników, transformatorów czy pomp.
• Czułość różnicowa 30 mA: zapewnia ochronę przeciwporażeniową w warunkach bezpośredniego kontytu – minimalizuje ryzyko porażenia.
• Typ A: wykrywa prądy różnicowe stałe i tętniące – niezbędny w obwodach z zasilaczami impulsowymi, falownikami, czy urządzeniami energooszczędnymi.

Zgodność z Normami

Urządzenie posiada certyfikat CE i jest zgodne z wymaganiami europejskich norm dotyczących wyłączników różnicowo-nadprądowych oraz standardami DIN. Spełnia polskie przepisy w zakresie ochrony przeciwporażeniowej w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik kombinowany 5SU1356-7KK16 znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony przed przeciążeniem, zwarciem i porażeniem. Sprawdza się zarówno w obiektach mieszkalnych, jak i komercyjnych oraz lekkim przemyśle.

• Ochrona obwodów gniazd wtykowych i oświetlenia w domach, biurach i lokalach usługowych.
• Zabezpieczenie obwodów zasilających urządzenia elektroniczne (komputery, serwery, sprzęt RTV/AGD) – wymagających wyłącznika typu A ze względu na obecność prostowników.
• Instalacje w pomieszczeniach o podwyższonym ryzyku porażenia, takich jak łazienki, kuchnie, pralnie, warsztaty.
• Rozdzielnice w systemach automatyki budynkowej, gdzie konieczne jest jednoczesne odcięcie fazy i neutralnego.

Wskazówki Montażowe

Wyłącznik kombinowany przeznaczony jest do montażu na szynie TH35 w rozdzielnicach. Prace może wykonywać wyłącznie osoba z uprawnieniami SEP do 1 kV, po bezwzględnym odłączeniu napięcia zasilającego. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 16 A oraz obciążalnością wynikającą z norm. Moment dokręcania śrub zacisków oraz długość odizolowania przewodów należy stosować według dokumentacji dołączonej do produktu.

FAQ

• Co oznacza charakterystyka C w wyłączniku? Charakterystyka C oznacza, że wyzwalanie zwarciowe następuje przy prądzie od 5 do 10-krotności prądu znamionowego (In). Stosuje się ją tam, gdzie występują odbiorniki o wyższych prądach rozruchowych, aby uniknąć zbędnych zadziałań.
• Dlaczego wybrano typ A zamiast AC? Typ A wykrywa również tętniące prądy różnicowe (stałe i zmienne), które generują urządzenia z prostownikami (zasilacze, falowniki). W przypadku braku takiego wyłącznika ochrona przeciwporażeniowa w tych obwodach może być nieskuteczna.
• Jak podłączyć wyłącznik kombinowany 2P? Wyłącznik wymaga podłączenia zarówno przewodu fazowego (L), jak i neutralnego (N) – do odpowiednich zacisków. Neutralny musi być prowadzony przez człon różnicowoprądowy, aby poprawnie działała ochrona. Montaż i podłączenie powinien wykonać wykwalifikowany elektryk.
