Wyłącznik kombinowany 1P+N B 25A 30mA typ A, Easy9 Pro EZ9D-B25-30-A-1N | EZ9D15625 Schneider Electric

Opis i Kluczowe Cechy

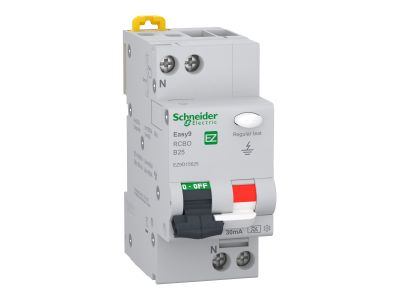

Wyłącznik kombinowany 1P+N B 25A 30mA typ A z serii Easy9 Pro to urządzenie zabezpieczające instalację elektryczną przed zwarciem, przeciążeniem i porażeniem prądem. Charakterystyka B gwarantuje szybkie wyłączenie w przypadku zwarć o niskiej impedancji, natomiast wyzwalacz różnicowoprądowy 30mA chroni przed porażeniem przy prądzie upływowym powyżej 30mA. Przeznaczony do montażu na szynie DIN.

• Charakterystyka B: Szybkie wyłączanie przy zwarciach o niskiej impedancji, zapewniające ochronę obwodów oświetleniowych i gniazd wtykowych.
• Prąd znamionowy 25A: Odpowiedni dla obwodów o średnim obciążeniu, np. gniazd ogólnych, małych odbiorników.
• Wyzwalacz 30mA: Ochrona przeciwporażeniowa – wyłącza zasilanie przy prądzie upływowym powyżej 30mA, minimalizując ryzyko zagrożenia życia.
• Typ A: Wykrywa prądy upływowe stałe i pulsujące (np. zasilacze, falowniki), co zwiększa zakres ochrony w nowoczesnych instalacjach.
• 1P+N (2 moduły): Oddzielna ochrona dla fazy (L) i neutralnego (N), zapewniająca pełną izolację obwodu w przypadku awarii.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61009-1 dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem przeciążeniowym i zwarciowym. Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami europejskymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik kombinowany 1P+N B 25A 30mA typ A przeznaczony jest do ochrony obwodów odbiorczych w instalacjach elektrycznych niskiego napięcia.

• Instalacje mieszkaniowe – zabezpieczenie obwodów gniazd wtykowych i oświetlenia.
• Małe obiekty użytkowe (biura, sklepy) – ochrona przed zwarciem i porażeniem w obwodach o średnim obciążeniu.
• Instalacje z odbiornikami o charakterze rezystancyjnym i indukcyjnym (np. silniki, zasilacze).
• Ochrona przed pożarem spowodowanym przez prądy upływowe – dzięki szybkiemu wyłączaniu przy zwarciach i przeciążeniach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Wyłącznik mocuje się na szynie DIN w rozdzielnicy. Przewody fazowy (L) podłącza się do górnego zacisku oznaczonego L, a neutralny (N) do dolnego N. Dokręcenie zacisków wymaga użycia odpowiedniego momentu (zgodnie z dokumentacją producenta). Po montażu niezbędne jest przeprowadzenie testu działania przyciskiem TEST. Instalacja musi być zgodna z projektem i obowiązującymi przepisami.

FAQ

• Czy wyłącznik 30mA chroni przed porażeniem? Tak, wyzwalacz 30mA odcina zasilanie przy prądzie upływowym powyżej 30mA, co stanowi ochronę przeciwporażeniową zgodnie z normami.
• Jaka jest różnica między typem A a typem AC? Typ A wykrywa prądy upływowe stałe i pulsujące (np. zasilacze impulsowe), natomiast typ AC reaguje tylko na prądy sinusoidalne – typ A oferuje szerszy zakres ochrony.
• Czy można stosować ten wyłącznik w obwodach trójfazowych? Nie, urządzenie jest przeznaczone do obwodów jednofazowych (1P+N). Do ochrony obwodów trójfazowych należy stosować wyłączniki 3P+N.
