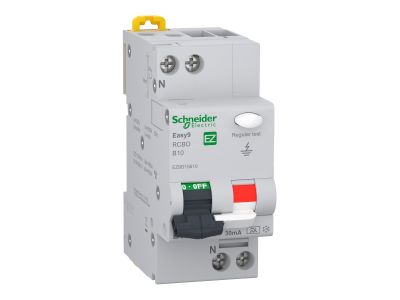

Wyłącznik kombinowany 1P+N B 10A 30mA typ A, Easy9 Pro EZ9D-B10-30-A-1N | EZ9D15610 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik kombinowany 1P+N B 10A 30mA typ A (Easy9 Pro EZ9D-B10-30-A-1N) to zaawansowane zabezpieczenie instalacji elektrycznej przed zwarciem, przeciążeniem i prądami różnicowoprądowymi. Zaprojektowany do montażu w rozdzielnicach, zapewnia kompleksową ochronę obwodów jednofazowych zasilających odbiorniki o poborze do 10A. Działa w trybie AC (prądy przemienne) i DC (prądy stałe), co zwiększa jego uniwersalność w nowoczesnych instalacjach.

• Prąd znamionowy 10A: Zapewnia ochronę obwodów o maksymalnym obciążeniu do 10A, odpowiedni dla gniazd, oświetlenia i małych urządzeń.
• Prąd różnicowy 30mA (typ A): Wykrywa i wyłącza zasilanie w momencie wystąpienia upływu prądu o wartości 30mA, chroniąc przed porażeniem elektrycznym.
• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia, minimalizuje ryzyko uszkodzeń instalacji i urządzeń.
• 1P+N (biegun fazowy + neutralny): Umożliwia pełne odcięcie zasilania obwodu, ułatwiając konserwację i naprawy.
• Zgodność z normą typ A (AC/DC): Rozszerzona ochrona obejmuje prądy przemienne i stałe, co jest istotne w instalacjach zasilanych z przekształtników lub zasilaczy.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61009-1 oraz PN-EN 61009-2-1, zapewniające zgodność z europejskimi standardami bezpieczeństwa dla wyłączników różnicowoprądowych. Posiada oznakowanie CE oraz deklarację zgodności.

Zastosowanie

Wyłącznik kombinowany 1P+N B 10A 30mA typ A przeznaczony jest do ochrony obwodów jednofazowych w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych.

• Ochrona gniazd wtykowych i obwodów oświetleniowych w domach i mieszkaniach.
• Zabezpieczenie obwodów zasilających małe urządzenia elektryczne (np. lodówki, pralki, komputery).
• Ochrona instalacji w pomieszczeniach suchych i wilgotnych (łazienki, kuchnie) dzięki podwyższonej ochronie przeciwporażeniowej.
• Zastosowanie w instalacjach zasilanych z falowników lub zasilaczy UPS, gdzie występują prądy stałe.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, po całkowitym odłączeniu napięcia w rozdzielnicy. Wyłącznik montować na szynie DIN w rozdzielnicy, zgodnie z oznaczeniami fazy (L) i neutralnego (N). Przewody podłączać zgodnie z oznaczeniami na obudowie, dokręcając je odpowiednim momentem (zaleca się użycie klucza dynamometrycznego). Po montażu przeprowadzić test działania przycisku TEST oraz sprawdzić poprawność działania pod obciążeniem. Regularnie przeprowadzać przeglądy okresowe zgodnie z obowiązującymi przepisami.

FAQ

• Czym różni się typ A od typów AC i B? Typ A wykrywa zarówno prądy przemienne (AC), jak i stałe (DC) do 6mA, co zwiększa ochronę w instalacjach zasilanych z falowników. Typ AC chroni tylko przed prądami przemiennymi, a typ B obejmuje dodatkowo prądy stałe powyżej 6mA do 50kHz.
• Jaka jest maksymalna moc obwodu chronionego przez ten wyłącznik? Przy napięciu 230V maksymalna moc wynosi 2,3kW (10A x 230V). Dla większych obciążeń należy stosować wyłączniki o wyższym prądzie znamionowym.
• Czy wyłącznik można stosować w obwodach trójfazowych? Nie – jest to wyłącznik 1P+N przeznaczony wyłącznie do obwodów jednofazowych. Do ochrony obwodów trójfazowych należy stosować wyłączniki 3P lub 4P.
