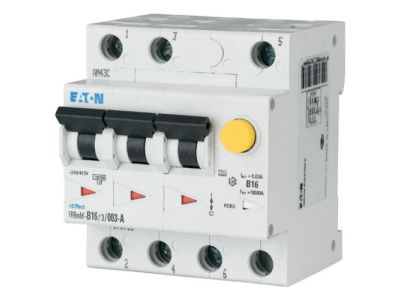

Wyłącznik kombinowany 10kA serii FRBmM FRBMM-B16/3/003-A | 170735 Eaton

Alternatywny kod produktu: FRBMM-B16/3/003-A

Opis i Kluczowe Cechy

Wyłącznik kombinowany FRBMM-B16/3/003-A (symbol 170735) z serii xEffect firmy Eaton Moeller to urządzenie RCBO łączące w jednym module zabezpieczenie różnicowoprądowe i nadprądowe. Prąd znamionowy 16 A i prąd różnicowy 30 mA zapewniają skuteczną ochronę przeciwporażeniową przy jednoczesnym ograniczeniu ryzyka zbędnych wyłączeń. Wyzwalacz nadprądowy o charakterystyce B oraz wyzwalacz różnicowoprądowy typu A (wykrywający składową stałą tętniącą) czynią go odpowiednim do obwodów trójfazowych o umiarkowanych prądach rozruchowych i mieszanych odbiornikach. Układ 3-biegunowy umożliwia zabezpieczenie trzech faz, a zdolność zwarciowa 10 kA gwarantuje wytrzymałość w warunkach zwarcia.

• Prąd znamionowy 16 A, charakterystyka B: Zapewnia selektywną ochronę przeciążeniową i zwarciową w obwodach trójfazowych z odbiornikami rezystancyjnymi i indukcyjnymi bez nadmiernych prądów rozruchowych.
• Prąd różnicowy 30 mA, typ A: Chroni przed porażeniem – wykrywa prądy upływu sinusoidalne i tętniące stałe, wymagane np. dla obwodów z przekształtnikami jednofazowymi (zasilacze impulsowe, elektronika).
• Zdolność zwarciowa 10 kA (Icn): Wytrzymuje wysokie prądy zwarciowe w sieciach o dużym potencjale zwarciowym, zachowując ciągłość ochrony.
• Konstrukcja 3-biegunowa: Dedykowana do zabezpieczania trzech faz jednocześnie – oszczędza miejsce w rozdzielnicy w porównaniu do zestawów pojedynczych wyłączników.
• Seria xEffect Eaton Moeller: Gwarantuje kompatybilność z szyną TH35 oraz akcesoriami modułowymi (szyny zbiorcze, listwy zaciskowe), upraszczając montaż i rozbudowę.

Zgodność z Normami

Wyłącznik kombinowany FRBMM-B16/3/003-A został zaprojektowany i wyprodukowany zgodnie z obowiązującymi wymaganiami norm europejskich oraz posiada certyfikat CE. Spełnia wymogi dyrektyw niskonapięciowej i EMC, co potwierdza jego bezpieczeństwo i kompatybilność elektromagnetyczną w instalacjach standardowych.

Zastosowanie

Dzięki połączeniu zabezpieczenia nadprądowego i różnicowoprądowego w jednym urządzeniu, wyłącznik ten sprawdza się tam, gdzie konieczna jest kompaktowa i niezawodna ochrona trójfazowych obwodów końcowych.

• Ochrona obwodów gniazd wtyczkowych 3-fazowych w instalacjach przemysłowych i biurowych (np. maszyny, serwerownie).
• Zabezpieczenie linii zasilających odbiorniki mieszane (silniki, grzałki, oświetlenie LED) gdzie wymagana jest selektywność i różnicówka typu A.
• Modernizacja istniejących rozdzielnic – zastąpienie oddzielnych wyłączników nadprądowych i różnicowoprądowych w celu oszczędności miejsca.
• Instalacje w obiektach użyteczności publicznej (szkoły, hotele) gdzie normy nakazują stosowanie wyłączników różnicowoprądowych o niskim prądzie zadziałania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (grupa G1). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Zaciski dokręcać momentem podanym w dokumentacji producenta; przekroje przewodów dobrać zgodnie z obciążalnością prądową i wymaganiami norm (np. dla 16 A minimalnie 1,5 mm² Cu). Po montażu sprawdzić poprawność działania wyłącznika różnicowoprądowego przyciskiem TEST.

FAQ

• Co oznacza typ wyzwalania różnicowoprądowego A? Wyłącznik różnicowoprądowy typu A reaguje zarówno na prądy upływu sinusoidalne, jak i na tętniące stałe (np. pochodzące z przekształtników jednofazowych). Jest wymagany w obwodach, gdzie występują odbiorniki elektroniczne – w przeciwieństwie do prostych typów AC.
• Jaki jest stopień ochrony obudowy? Producent nie podaje bezpośrednio stopnia ochrony urządzenia. Standardowo aparatura modułowa montowana w rozdzielnicy (np. w skrzynce z drzwiami) osiąga ochronę IP20 od strony czołowej – dokładną klasę należy sprawdzić w zestawieniu z konkretną obudową.
• Czy wyłącznik można stosować w obwodzie z silnikiem trójfazowym? Tak, pod warunkiem że prąd rozruchu nie spowoduje zadziałania wyłącznika nadprądowego – charakterystyka B wyłącza przy prądach 3–5× In. Dla silników o większym prądzie rozruchu zaleca się charakterystykę C. W przypadku mieszanych odbiorników (silnik+elektronika) typ A nadal jest poprawny, o ile zachowana jest selektywność.
