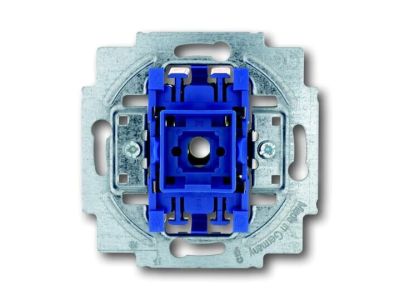

Wyłącznik kołyskowy schodowy 2000/6 US-500 | 2CKA001012A2198 ABB

Alternatywny kod produktu: 2CKA001012A2198

Opis i Kluczowe Cechy

Wyłącznik kołyskowy schodowy US-500 2000/6 (symbol 2CKA001012A2198) to urządzenie przeznaczone do sterowania oświetleniem schodowym lub korytarzowym z kilku punktów. Przeznaczony do obwodów o maksymalnym prądzie 6A i napięciu 250V AC. Może być podświetlany przy użyciu akcesoryjnego zestawu Illumination, który zasilany jest z podłączonego obciążenia – nie wymaga dodatkowego zasilania.

• Prąd znamionowy 6A: Zapewnia bezpieczną pracę przy typowych obciążeniach oświetleniowych (żarówki, LED, świetlówki kompaktowe).
• Uniwersalne sterowanie z kilku punktów: Idealny do instalacji schodowych, korytarzy lub dużych pomieszczeń, gdzie potrzebna jest możliwość załączania/wyłączania światła z różnych lokalizacji.
• Kompatybilność z zestawem Illumination: Podświetlenie mechanizmu ułatwia lokalizację wyłącznika w ciemności, zestaw zasilany jest z podłączonego obciążenia – brak konieczności dodatkowych połączeń elektrycznych.
• Wytrzymała konstrukcja mechanizmu kołyskowego: Gwarantuje długą żywotność i niezawodność działania nawet przy częstym przełączaniu.
• Montaż natynkowy lub podtynkowy: Uniwersalna konstrukcja umożliwia instalację w standardowych puszkach elektroinstalacyjnych, dostosowana do różnych standardów montażowych.

Zgodność z Normami

Wyłącznik US-500 spełnia wymagania norm europejskich dotyczących aparatury modułowej niskonapięciowej. Posiada deklarację zgodności CE. Został zaprojektowany zgodnie z dyrektywami dotyczącymi bezpieczeństwa użytkowania w instalacjach elektrycznych.

Zastosowanie

Wyłącznik schodowy US-500 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających sterowania oświetleniem z kilku punktów.

• Sterowanie oświetleniem schodowym w budynkach mieszkalnych i biurowych – możliwość załączania/wyłączania światła na różnych piętrach.
• Korytarze i hale o długim układzie – wygodne sterowanie z dowolnego punktu.
• Duże pomieszczenia (np. magazyny, hale produkcyjne) z centralnym sterowaniem oświetleniem.
• Instalacje, w których wymagane jest estetyczne i funkcjonalne rozwiązanie sterowania oświetleniem.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montować w standardowej puszcze elektroinstalacyjnej (natynkowej lub podtynkowej) zgodnie z wymiarami mechanicznymi. Przed montażem należy upewnić się, że obwód spełnia wymagania prądowe i napięciowe wyłącznika. Zestaw Illumination (opcjonalny) montować zgodnie z instrukcją producenta, zapewniając odpowiednie podłączenie do obciążenia.

FAQ

• Czy zestaw Illumination jest dołączony do wyłącznika? Zestaw Illumination jest opcjonalnym akcesorium i nie jest dołączony do standardowego wyłącznika. Należy zakupić go osobno, zgodnie z kompatybilnością modelu US-500.
• Jaki jest maksymalny prąd podłączanego obciążenia przy podświetleniu? Zestaw Illumination zasilany jest z podłączonego obciążenia, dlatego należy zapewnić minimalny prąd obwodu niezbędny do jego działania (szczegóły w dokumentacji zestawu).
• Czy wyłącznik można stosować w obwodach 12V DC? Wyłącznik US-500 przeznaczony jest wyłącznie do obwodów 230V AC. Do instalacji niskonapięciowych 12V DC należy stosować odpowiednie wyłączniki przeznaczone do tego typu napięć.
