Wyłącznik jednobiegunowy 125A, DX3, 16 kA | 409142 Legrand

Opis i Kluczowe Cechy

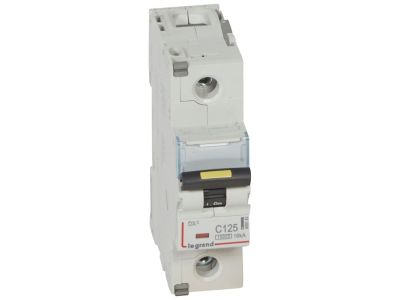

Wyłącznik nadprądowy jednobiegunowy z serii DX3, numer katalogowy 409142, o prądzie znamionowym 125 A i zdolności zwarciowej 16 kA zgodnie z IEC 60947-2. Charakterystyka wyzwalania C oraz szerokość 1,5 modułu (26,25 mm) czynią go kompaktowym i wszechstronnym rozwiązaniem do zabezpieczania obwodów o dużym obciążeniu.

• Prąd znamionowy 125 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc instalację przed przeciążeniami.
• Charakterystyka wyzwalania C: Odpowiednia do obwodów z silnikami i transformatorami, gdzie występują krótkotrwałe prądy rozruchowe.
• Zdolność zwarciowa 16 kA (IEC 60947-2): Gwarantuje skuteczne wyłączenie w przypadku zwarcia w instalacjach o dużym potencjale zwarciowym.
• Szerokość 1,5 modułu (26,25 mm): Oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Napięcie pracy 230/400 V~: Uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (zdolność zwarciowa 10 kA) oraz IEC 60947-2 (zdolność zwarciowa 16 kA). Posiada certyfikat CE.

Zastosowanie

Przeznaczony do zabezpieczania obwodów odbiorczych przed przeciążeniami i zwarciami w instalacjach niskiego napięcia.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach użyteczności publicznej i przemysłowych.
• Zabezpieczenie obwodów silników elektrycznych o małej mocy oraz transformatorów.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie nadprądowe.
• Idealny do modernizacji istniejących instalacji wymagających wysokiej zdolności zwarciowej.

Wskazówki Montażowe

Montaż na szynie TH35 (DIN) w rozdzielnicy. Przed instalacją bezwzględnie odłączyć napięcie. Prace może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przekrój przewodów dobrać do prądu znamionowego 125 A. Moment dokręcania zacisków zgodnie z dokumentacją producenta (zwykle 2–3 Nm).

FAQ

• Jaką zdolność zwarciową ma ten wyłącznik? Zgodnie z IEC 60947-2 wynosi 16 kA, natomiast według IEC 60898-1 – 10 kA. Należy stosować odpowiednią normę w zależności od zastosowania.
• Czy wyłącznik jest odpowiedni do ochrony silników? Charakterystyka C sprawdza się w obwodach z silnikami, jednak przy dużym prądzie rozruchowym może być konieczne zastosowanie charakterystyki D – zalecamy konsultację z projektantem.
• Jaka jest szerokość modułu? Urządzenie zajmuje 1,5 modułu (26,25 mm), co pozwala na oszczędne zagospodarowanie szyny DIN.
