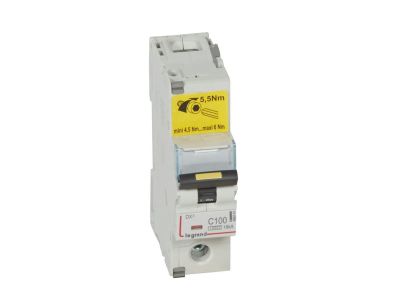

Wyłącznik jednobiegunowy 100 A DX3 16 kA | 409141 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy jednobiegunowy Hager DX3 o prądzie znamionowym 100 A i charakterystyce C zapewnia skuteczną ochronę obwodów przed przeciążeniem i zwarciem. Dzięki zdolności zwarciowej 16 kA zgodnej z normą IEC 60947-2 oraz 10 kA według IEC 60898-1 gwarantuje bezpieczne odłączenie zasilania nawet przy bardzo wysokich prądach awaryjnych. Kompaktowa szerokość 1,5 modułu (26,25 mm) pozwala oszczędzić miejsce w rozdzielnicy.

• Prąd znamionowy 100 A: umożliwia zabezpieczenie obwodów o znacznym obciążeniu, np. w tablicach głównych lub przemysłowych.
• Charakterystyka C: przeznaczona do obwodów z dużymi prądami rozruchowymi (silniki, transformatory) – zapobiega fałszywym wyzwoleniom przy jednoczesnym szybkim zadziałaniu przy zwarciu.
• Zdolność zwarciowa 16 kA (IEC 60947-2): wysoka wytrzymałość na prądy zwarciowe, zapewniająca ciągłość ochrony w instalacjach o dużym potencjale zwarcia.
• Szerokość 1,5 modułu: kompaktowa budowa pozwala zaoszczędzić miejsce na szynie TH35, co ułatwia projektowanie rozdzielnic.
• Napięcie znamionowe 230/400 V~: przystosowany do pracy zarówno w obwodach jednofazowych, jak i trójfazowych (w odpowiednim zestawieniu).

Zgodność z Normami

Wyłącznik Hager DX3 409141 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Przestrzeganie rygorystycznych standardów gwarantuje bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy Hager DX3 100 A char. C znajduje zastosowanie w szerokim zakresie instalacji elektrycznych – od budynków mieszkalnych po obiekty komercyjne i przemysłowe.

• Zabezpieczenie obwodów odbiorczych o dużym poborze prądu, takich jak piece akumulacyjne, klimatyzatory czy maszyny produkcyjne.
• Ochrona linii kablowych i rozdzielnic głównych w budynkach użyteczności publicznej oraz zakładach przemysłowych.
• Stosowanie w układach sterowania i automatyki budynkowej, gdzie wymagana jest niezawodna separacja zwarciowa.
• Instalacje tymczasowe i przyłącza o podwyższonych wymaganiach zwarciowych (plener eventowy, place budowy).

Wskazówki Montażowe

Wyłącznik może być montowany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP2X. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 100 A i warunków środowiskowych. Moment dokręcania zacisków – zgodnie z instrukcją producenta.

FAQ

• Czy wyłącznik DX3 100 A nadaje się do obwodów z silnikami? Tak, charakterystyka C jest dedykowana do obwodów o podwyższonych prądach rozruchowych, np. silników indukcyjnych, kompresorów czy pomp. Dzięki temu wyłącznik nie zadziała fałszywie przy rozruchu, a jednocześnie skutecznie odetnie zasilanie w przypadku przeciążenia lub zwarcia.
• Jaka jest zdolność zwarciowa wyłącznika według normy IEC 60898-1? Zgodnie z danymi producenta, zdolność zwarciowa wynosi 10 kA według normy IEC 60898-1 oraz 16 kA według normy IEC 60947-2. Zapewnia to odpowiednią ochronę zarówno w instalacjach domowych, jak i przemysłowych.
• Ile miejsca zajmuje ten wyłącznik w rozdzielnicy? Wyłącznik ma szerokość 1,5 standardowego modułu (26,25 mm). Montuje się go na szynie TH35, co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.
