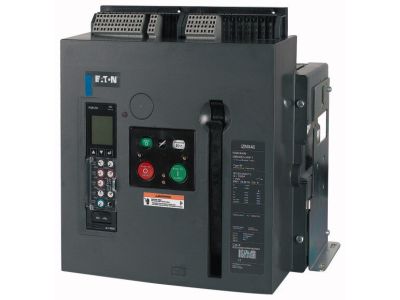

Wyłącznik IZMX40N, 3-bieg.,1600 A, stacjonarny, PXRV IZMX40N3-V16F-1 | 183713 Eaton

Alternatywny kod produktu: IZMX40N3-V16F-1

Opis i Kluczowe Cechy

Wyłącznik powietrzny IZMX40N (symbol 183713) to trójbiegunowe urządzenie stacjonarne o prądzie znamionowym ciągłym 1600 A, przeznaczone do pracy w sieciach do 440 V AC 50/60 Hz. Dzięki regulowanemu wyzwalaczowi przeciążeniowemu w zakresie 640–1600 A oraz zdolności zwarciowej Icu = Ics = 85 kA zapewnia niezawodną ochronę i selektywność w rozdzielnicach głównych. Konstrukcja w standardzie IEC gwarantuje bezpieczeństwo i zgodność z wymaganiami instalacji przemysłowych.

• Prąd znamionowy 1600 A: Bezpieczna praca w obwodach głównych o dużym obciążeniu – brak ryzyka przegrzewania przy ciągłym przepływie prądu znamionowego.
• Zdolność zwarciowa Icu = Ics = 85 kA : Pełna ochrona przy zwarciu – wyłącznik jest w stanie przerwać prąd zwarciowy i po zwarciu nadal działać (Ics = 100% Icu), co umożliwia selektywną współpracę z wyłącznikami dolnymi.
• Regulowany wyzwalacz przeciążeniowy (Ir 640–1600 A): Dostosowanie parametrów wyzwalania do rzeczywistego obciążenia – optymalizacja ochrony kabli i odbiorników bez zbędnych wyłączeń.
• Trzy bieguny (3P): Kompletna ochrona obwodów trójfazowych – jedna obudowa dla wszystkich faz, uproszczony montaż i okablowanie.
• Instalacja stacjonarna: Stabilne mocowanie w rozdzielnicy – brak ruchomych części, wysoka niezawodność mechaniczna w długotrwałej eksploatacji.

Zgodność z Normami

Wyłącznik został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi normami IEC, co potwierdza certyfikat CE. Gwarantuje to spełnienie rygorystycznych wymagań bezpieczeństwa oraz możliwość stosowania w instalacjach przemysłowych i komercyjnych w całej Europie.

Zastosowanie

Wyłącznik powietrzny IZMX40N znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa z możliwością selektywnej współpracy. Sprawdzi się w rozdzielnicach głównych oraz jako zabezpieczenie linii zasilających.

• Ochrona głównych rozdzielnic niskiego napięcia w budynkach przemysłowych i komercyjnych.
• Selektywna współpraca z wyłącznikami odpływowymi (np. typu S lub kompaktowymi) – dzięki Ics = Icu eliminacja kaskadowego wyłączania.
• Zasilanie i ochrona transformatorów suchych, silników dużej mocy oraz instalacji UPS.
• Automatyka budynkowa i rozdzielnice zasilania awaryjnego wymagające ciągłości pracy przy wysokich prądach.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie mocować w pozycji pionowej na szynie lub płycie montażowej zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 1600 A oraz spodziewanego prądu zwarciowego. Momenty dokręcania śrub zacisków należy stosować według wartości podanych w dokumentacji produktu.

FAQ

• Czy wyzwalacz przeciążeniowy jest regulowany? Tak, prąd wyzwalacza przeciążeniowego (Ir) można płynnie ustawić w zakresie od 640 A do 1600 A, co pozwala dopasować charakterystykę wyłącznika do chronionego obwodu.
• Jaka jest zdolność zwarciowa wyłącznika? Znamionowa zdolność łączeniowa przy zwarciu (Icu) wynosi 85 kA przy 440 V AC 50/60 Hz, a znamionowa zdolność wyłączania (Ics) jest równa Icu, co zapewnia pełną selektywność.
• Czy wyłącznik nadaje się do pracy selektywnej? Tak, dzięki Ics = 100% Icu oraz regulowanemu wyzwalaczowi IR wyłącznik IZMX40N jest dedykowany do selektywnej ochrony w rozdzielnicach głównych, umożliwiając lokalizację zwarcia bez wyłączania całej instalacji.
