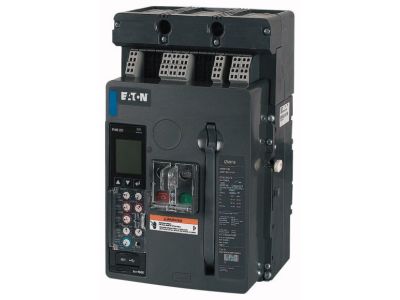

Wyłącznik IZMX 16H 3-bieg. 630A stacjonarny PXRV | 183336 Eaton

Alternatywny kod produktu: IZMX16H3-V06F-1

Opis i Kluczowe Cechy

Wyłącznik powietrzny IZMX 16H (symbol 183336) to trójbiegunowy wyłącznik nadprądowy w wykonaniu stacjonarnym, wyposażony w wyzwalacz przeciążeniowy PXRV. Zaprojektowany do pracy ciągłej z prądem znamionowym 630 A przy napięciu do 440 V AC, zapewnia niezawodną ochronę obwodów rozdzielczych i realizację selektywności zabezpieczeń. Mimo że urządzenie nie należy do aparatury modułowej, jego kompaktowa obudowa ułatwia integrację w rozdzielnicach głównych.

• Prąd znamionowy ciągły (In = Iu): 630 A: Gwarantuje nieprzerwaną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Zdolność wyłączania zwarciowego Icu = 66 kA (440 V AC): Skutecznie przerywa zwarcia o wysokiej energii, minimalizując ryzyko uszkodzenia instalacji.
• Zdolność wyłączania roboczego Ics = 50 kA (440 V AC): Pozwala na bezpieczne wyłączanie zwarć bez utraty parametrów użytkowych, zwiększając niezawodność sieci.
• Regulowany wyzwalacz przeciążeniowy (Ir): od 252 A do 630 A: Umożliwia precyzyjne dopasowanie nastaw zabezpieczeń do rzeczywistego obciążenia, optymalizując selektywność.
• Praca selektywna: Dzięki regulowanemu wyzwalaczowi i wysokiej Ics wyłącznik wspiera koordynację zabezpieczeń, ograniczając wyłączenia tylko do uszkodzonej części instalacji.

Zgodność z Normami

Wyłącznik IZMX 16H spełnia wymagania norm IEC (międzynarodowe) oraz posiada certyfikat CE. Został zaprojektowany i przebadany zgodnie z europejskimi standardami dla wyłączników powietrznych niskiego napięcia, co potwierdza jego niezawodność i bezpieczeństwo w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Wyłącznik IZMX 16H znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach budynków użyteczności publicznej, obiektów przemysłowych oraz infrastruktury energetycznej – wszędzie tam, gdzie wymagana jest selektywna ochrona zwarciowa i przeciążeniowa.

• Jako zabezpieczenie główne w stacjach transformatorowych i węzłach rozdzielczych.
• Do łączenia i ochrony linii kablowych oraz szyn zbiorczych o dużym przekroju.
• W systemach wymagających koordynacji z innymi zabezpieczeniami (selektywność pionowa i pozioma).
• W obwodach o zmiennym obciążeniu, gdzie niezbędna jest regulacja progu przeciążeniowego.

Wskazówki Montażowe

Montaż wyłącznika IZMX 16H może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stacjonarnego w rozdzielnicy (na płycie montażowej lub w obudowie). Do zacisków głównych należy stosować przewody o przekroju dobranym do prądu 630 A (zgodnie z normą PN-HD 60364) oraz dokręcić śruby mocujące momentem podanym w dokumentacji producenta. Przed pierwszym uruchomieniem dokonać nastaw wyzwalacza przeciążeniowego (Ir) zgodnie z projektem.

FAQ

• Jaki jest zakres regulacji wyzwalacza przeciążeniowego (Ir)? Wyłącznik IZMX 16H umożliwia płynną regulację prądu wyzwalania przeciążeniowego od 252 A do 630 A, co pozwala dopasować zabezpieczenie do konkretnego obciążenia.
• Czy ten wyłącznik nadaje się do pracy selektywnej? Tak, wyłącznik został zaprojektowany do funkcji selektywnej. Dzięki wysokiej Ics (50 kA) i możliwości nastawienia Ir z opóźnieniem czasowym (wyzwalacz PXRV) skutecznie koordynuje działanie z wyłącznikami dolnymi.
• Jakie są wartości prądu zwarciowego Icu i Ics? Dla napięcia 440 V AC prąd wyłączalny zwarciowy Icu wynosi 66 kA, a prąd wyłączalny roboczy Ics to 50 kA. Urządzenie pozwala na wyłączenie zwarcia bez konieczności wymiany wyzwalacza.
