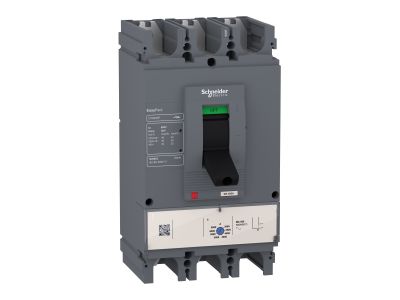

Wyłącznik Easypact CVS400F 36kA MA320 3P 3D | LV540550 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik Easypact CVS400F (symbol LV540550) to wysokiej jakości aparat modułowy o prądzie znamionowym 320A, zaprojektowany do ochrony obwodów przed zwarciami i przeciążeniami. Znamionowa zdolność wyłączania (Ics) wynosi 36kA przy 415VAC, co zapewnia skuteczną ochronę nawet w trudnych warunkach zwarciowych. Wyposażony w wyzwalacz MA do ochrony magnetycznej, oferuje niezawodne działanie w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy 320A: Zapewnia odpowiednią obciążalność dla średnich i dużych obwodów elektrycznych, eliminując ryzyko niekontrolowanego wzrostu prądu.
• Znamionowa zdolność wyłączania 36kA przy 415VAC: Wysoka zdolność zwarciowa chroni instalację przed skutkami zwarć, minimalizując ryzyko uszkodzenia aparatury.
• 3-biegunowa konstrukcja (3P): Umożliwia pełną ochronę trzech faz w układzie trójfazowym, zapewniając kompleksową ochronę instalacji.
• Wyzwalacz MA do ochrony magnetycznej: Szybkie reagowanie na zwarcia, natychmiastowe wyłączenie chroniącego obwodu.
• Stopień ochrony IP40 (IP54 z przedłużoną rączką): Ochrona przed przypadkowym dotykiem i pyłem, zapewnia bezpieczeństwo podczas eksploatacji.

Zgodność z Normami

Wyłącznik Easypact CVS400F spełnia wymagania normy IEC60947-2 oraz IEC60947-1 i IEC60664-1, dotyczące aparatury łączeniowej niskiego napięcia. Produkt posiada certyfikację CE i jest zgodny z dyrektywami środowiskowymi RoHS i REACH, co potwierdza jego neutralność dla środowiska.

Zastosowanie

Wyłącznik Easypact CVS400F przeznaczony jest do stosowania w rozdzielnicach niskiego napięcia, gdzie wymagana jest niezawodna ochrona obwodów przed zwarciami i przeciążeniami.

• Ochrona obwodów zasilających w instalacjach przemysłowych (np. maszyny, silniki, napędy).
• Zabezpieczenie rozdzielnic budynkowych (budynki użyteczności publicznej, biurowce, hale magazynowe).
• Stosowanie w układach trójfazowych o napięciu do 415VAC.
• Montaż w szafach sterowniczych i rozdzielnicach klasy II.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie może być montowane za pomocą płyty montażowej lub szyny DIN, a także przez drzwi rozdzielnicy klasy II bez obniżania izolacji. Przed montażem należy upewnić się, że parametry instalacji (prąd znamionowy, napięcie) są zgodne z charakterystyką wyłącznika. W przypadku wyposażenia w przedłużoną rączkę, należy zapewnić odpowiednią przestrzeń montażową dla zachowania stopnia ochrony IP54. Podłączenie przewodów powinno odbywać się zgodnie z oznaczeniami na aparacie i obowiązującymi standardami.

FAQ

• Jaka jest różnica między zdolnością wyłączania Ics a Icu? Ics (znamionowa zdolność wyłączania) to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie wyłączyć bez uszkodzenia. Icu (znamionowa graniczna zdolność wyłączania) określa maksymalny prąd zwarciowy, jaki wyłącznik może wyłączyć, ale może ulec uszkodzeniu. W przypadku CVS400F Ics wynosi 100% Icu, co oznacza pełną zdolność wyłączania.
• Czy wyłącznik może być montowany za drzwiami rozdzielnicy klasy II? Tak, konstrukcja wyłącznika umożliwia montaż przez drzwi rozdzielnicy klasy II bez obniżania izolacji.
• Jakie dodatkowe akcesoria są kompatybilne z wyłącznikiem? Wyłącznik posiada gniazda na dodatkowe akcesoria elektryczne (np. wyzwalacze MN/MX/OF/SD, blokady) w zależności od typu wyzwalacza i zainstalowanego pokrętła.
