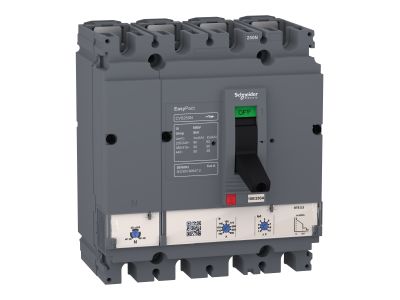

Wyłącznik EasyPact CVS160N 160A ETS 2.2 50kA 4P | LV516510 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik EasyPact CVS160N o prądzie znamionowym 160A z elektronicznym modułem wyzwalającym ETS 2.2 to aparat z serii Compact przeznaczony do ochrony obwodów w instalacjach niskonapięciowych. Charakteryzuje się wysoką zdolnością zwarciową 50kA przy napięciu 415VAC 50/60Hz, co zapewnia skuteczną ochronę przed zwarciami. Cztero-biegunowa konstrukcja umożliwia selektywną ochronę instalacji 3-fazowych z neutralnym.

• Prąd znamionowy 160A: Bezpieczna ochrona obwodów o średnich i dużych prądach obciążenia, np. rozdzielnic budynkowych czy instalacji przemysłowych.
• Zdolność zwarciowa 50kA przy 415VAC: Zapewnia bezawaryjną pracę nawet w warunkach zwarć o dużym prądzie, minimalizując ryzyko uszkodzeń instalacji.
• Moduł wyzwalający ETS 2.2: Elektroniczna regulacja i precyzyjne działanie zabezpieczenia – możliwość dostosowania charakterystyki do konkretnej aplikacji.
• 4-biegunowa konstrukcja: Ochrona wszystkich faz oraz neutralnego w instalacjach trójfazowych z uziemieniem.
• Zgodność z normami IEC/EN 60947: Spełnia międzynarodowe wymagania dotyczące aparatury łączeniowej w niskim napięciu.

Zgodność z Normami

Wyłącznik EasyPact CVS160N spełnia wymagania norm IEC 60947-2, EN 60947-2 oraz posiada certyfikat CB, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej w instalacjach niskonapięciowych.

Zastosowanie

Wyłącznik ten przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest selektywna ochrona przed przeciążeniami i zwarciami.

• Ochrona główna rozdzielnic budynkowych o prądzie do 160A.
• Zabezpieczenie obwodów 3-fazowych z neutralnym w instalacjach przemysłowych.
• Stosowanie w układach zasilania awaryjnego (UPS) i generatorach.
• Instalacje wymagające wysokiej zdolności zwarciowej, np. układy zasilania maszyn.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Wyłącznik należy zamontować na szynie DIN 35mm, zachowując odpowiedni odstęp od innych aparatów. Połączenia należy wykonać przewodami o odpowiednim przekroju, dobierając moment dokręcania śrub zgodnie z dokumentacją techniczną. Po montażu należy przeprowadzić testy działania i sprawdzić poprawność współpracy z innymi aparatami w rozdzielnicy.

FAQ

• Czy moduł ETS 2.2 umożliwia regulację charakterystyki? Tak – elektroniczny moduł wyzwalający ETS 2.2 pozwala na precyzyjne dostosowanie charakterystyki wyłącznika do wymagań konkretnej instalacji.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? 50kA przy napięciu 415VAC 50/60Hz – zapewnia ochronę w warunkach zwarć o dużym prądzie.
• Czy wyłącznik nadaje się do instalacji zasilania awaryjnego? Tak – konstrukcja i parametry wyłącznika CVS160N pozwalają na stosowanie w układach zasilania rezerwowego, w tym z generatorami i UPS.
