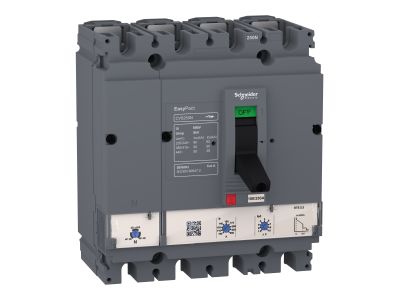

Wyłącznik EasyPact CVS100N 40A ETS 2.2 50 kA 4P | LV510584 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik EasyPact CVS100N 40A w wersji 4-biegunowej z elektronicznym modułem wyzwalającym ETS 2.2 to zaawansowane zabezpieczenie obwodów niskiego napięcia. Charakteryzuje się zdolnością zwarciową 50 kA przy napięciu 415 V AC, co gwarantuje skuteczną ochronę instalacji elektrycznych przed przeciążeniami i zwarciami. Kompaktowe wymiary (140 mm x 161 mm x 86 mm) pozwalają na montaż w szafach rozdzielczych i rozdzielnicach.

• Zdolność zwarciowa 50 kA: Zapewnia niezawodną ochronę instalacji nawet w przypadku wystąpienia zwarcia, minimalizując ryzyko uszkodzeń urządzeń i instalacji.
• Moduł wyzwalający ETS 2.2: Elektroniczna regulacja parametrów wyzwalania zapewnia precyzyjną ochronę obwodów oraz elastyczność w dostosowaniu do specyficznych wymagań instalacji.
• 4-biegunowa konstrukcja: Umożliwia pełną ochronę obwodów trójfazowych z neutralnym, co jest kluczowe w instalacjach przemysłowych i budowlanych.
• Zgodność z normami IEC 60947 i EN 60947: Spełnia międzynarodowe standardy bezpieczeństwa i ochrony, gwarantując niezawodność i trwałość.
• Kompaktowe wymiary: 140 mm x 161 mm x 86 mm ułatwiają montaż w standardowych szafach rozdzielczych bez konieczności modyfikacji konstrukcji.

Zgodność z Normami

Wyłącznik EasyPact CVS100N 40A spełnia wymagania norm międzynarodowych IEC 60947 oraz EN 60947, posiadając certyfikację CB i zgodność z dyrektywami Unii Europejskiej. Został zaprojektowany zgodnie z najwyższymi standardami bezpieczeństwa dla aparatury rozdzielczej.

Zastosowanie

Wyłącznik ten przeznaczony jest do ochrony obwodów niskiego napięcia w instalacjach elektrycznych, zarówno w budynkach mieszkalnych, jak i przemysłowych.

• Zabezpieczenie głównych obwodów rozdzielnic w budynkach użyteczności publicznej i przemysłowych.
• Ochrona obwodów trójfazowych z neutralnym w instalacjach przemysłowych i warsztatowych.
• Stosowanie w rozdzielnicach budynków mieszkalnych jako główny wyłącznik instalacyjny.
• Wyposażenie szaf sterowniczych maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w standardowej szafie rozdzielczej, zachowując odpowiednią przestrzeń dla podłączenia przewodów i wentylacji. Podczas montażu należy dokładnie zacisnąć połączenia śrubowe zgodnie z zalecanym momentem obrotowym podanym w dokumentacji technicznej. Regularne przeglądy techniczne i testy funkcjonalne są zalecane w celu utrzymania pełnej sprawności urządzenia.

FAQ

• Jakie jest napięcie robocze wyłącznika? Napięcie robocze wynosi 440 V AC przy częstotliwości 50/60 Hz.
• Czy wyłącznik posiada możliwość rozbudowy o akcesoria dodatkowe? Tak, seria EasyPact CVS100 oferuje szeroki zakres opcjonalnych funkcji i akcesoriów, co pozwala na dostosowanie wyłącznika do indywidualnych potrzeb instalacji.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Maksymalna zdolność zwarciowa wynosi 50 kA przy napięciu 415 V AC.
