Wyłącznik EasyPact CVS100N 100A ETS 2.2 50 kA 4P | LV510585 Schneider Electric

Opis i Kluczowe Cechy

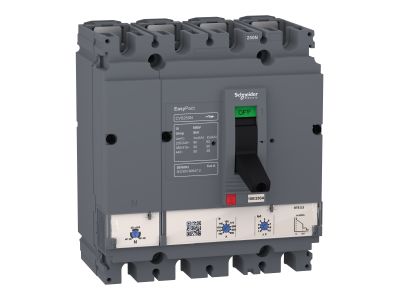

Wyłącznik EasyPact CVS100N 100A w wersji 4-biegunowej (4P) to zaawansowane urządzenie ochronne z elektronicznym modułem wyzwalającym ETS 2.2. Przeznaczony do zastosowań w instalacjach niskiego napięcia, zapewnia niezawodną ochronę obwodów przed zwarciami i przeciążeniami. Wysoka zdolność wyłączania 50 kA przy 415VAC gwarantuje skuteczną ochronę nawet w wymagających warunkach.

• Zdolność wyłączania 50 kA: Zapewnia natychmiastowe przerwanie zwarcia, minimalizując ryzyko uszkodzeń instalacji i zagrożenie pożarowe.
• Moduł ETS 2.2: Elektroniczna regulacja i precyzyjne wyzwalanie – dostosowanie parametrów ochrony do specyficznych wymagań instalacji.
• 4-biegunowa konstrukcja: Pełna ochrona L1-L4 z możliwością odcięcia neutralnego, dedykowana dla instalacji wymagających separacji wszystkich przewodów.
• Zgodność z normami IEC/EN 60947: Spełnia międzynarodowe standardy bezpieczeństwa dla wyposażenia łączeniowego niskiego napięcia.
• Zastosowanie w budynkach komercyjnych i przemysłowych: Idealny do małych i średnich obiektów, gdzie wymagana jest niezawodna ochrona obwodów.

Zgodność z Normami

Wyłącznik EasyPact CVS100N spełnia wszystkie wymagania norm IEC 60947-2 oraz EN 60947-2, certyfikowany przez CB. Zapewnia zgodność z międzynarodowymi standardami ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik służy jako główne lub pomocnicze zabezpieczenie obwodów elektrycznych w instalacjach wymagających wysokiej niezawodności i precyzji ochrony.

• Ochrona rozdzielnic głównych w budynkach biurowych, handlowych i przemysłowych.
• Zabezpieczenie obwodów gniazd wtykowych i oświetlenia w instalacjach średnioprądowych.
• Stosowanie w układach zasilania awaryjnego (UPS) i generatorach.
• Wymagające środowiska przemysłowe, gdzie konieczna jest ochrona przed zwarciami o wysokiej mocy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Urządzenie należy zainstalować w rozdzielnicy z odpowiednią szyną nośną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Po montażu przeprowadzić testy działania mechanizmu wyzwalającego i sprawdzić poprawność połączeń. W przypadku stosowania akcesoriów – zapoznać się z dokumentacją techniczną producenta.

FAQ

• Jaka jest maksymalna zdolność wyłączania tego wyłącznika? Zdolność wyłączania (Icu) wynosi 50 kA przy napięciu 415VAC, co oznacza skuteczną ochronę w przypadku zwarć o dużej mocy.
• Czy moduł ETS 2.2 umożliwia regulację parametrów? Tak – elektroniczny moduł ETS 2.2 pozwala na precyzyjne dostosowanie charakterystyk wyzwalania do wymagań konkretnej instalacji.
• Czy wyłącznik posiada certyfikaty międzynarodowe? Tak – jest zgodny z normami IEC 60947-2 oraz EN 60947-2 i posiada certyfikat CB.
