Wyłącznik EasyPact CVS100F40A ETS 2.2 36kA 4P | LV510582 Schneider Electric

Opis i Kluczowe Cechy

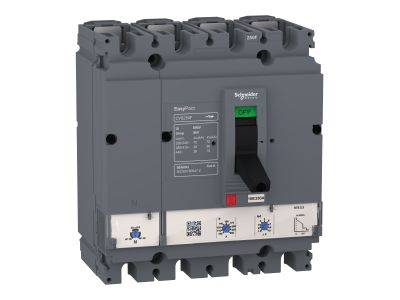

Wyłącznik EasyPact CVS100F40A w 4-biegunowej wersji to kompaktowe rozwiązanie do zabezpieczania obwodów elektrycznych w małych i średnich instalacjach. Wyposażony w elektroniczny moduł wyzwalający ETS 2.2 zapewnia precyzyjną ochronę przed zwarciami i przeciążeniami. Zdolność wyłączania 36kA przy 415VAC czyni go niezawodnym w typowych instalacjach przemysłowych i budowlanych. Kompaktowe wymiary (140mm x 161mm x 86mm) ułatwiają montaż w szafach rozdzielczych i rozdzielnicach.

• Zdolność wyłączania 36kA: Gwarantuje skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Moduł wyzwalający ETS 2.2: Elektroniczne sterowanie zapewnia szybką reakcję na awarie i dokładne dostrojenie parametrów zabezpieczeń.
• 4-biegunowa konstrukcja: Odpowiedni do instalacji trójfazowych z potrzebą odłączania neutralnego, zapewnia kompleksową ochronę obwodu.
• Zgodność z normami międzynarodowymi: Spełnia wymagania IEC 60947 i EN 60947, co potwierdza jego niezawodność i bezpieczeństwo.
• Kompaktowe wymiary 140x161x86 mm: Umożliwia montaż w standardowych szafach rozdzielczych, oszczędzając miejsce w instalacji.

Zgodność z Normami

Wyłącznik EasyPact CVS100F40A spełnia wymagania międzynarodowych norm IEC 60947-2 i EN 60947-2 dotyczących łączników niskonapięciowych. Posiada również certyfikację CB, co potwierdza jego zgodność z globalnymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik ten doskonale sprawdza się w instalacjach, gdzie wymagana jest pewna i precyzyjna ochrona przed zwarciami i przeciążeniami. Jego kompaktowa budowa i szerokie możliwości konfiguracji czynią go uniwersalnym wyborem dla różnych środowisk.

• Małe i średnie budynki mieszkalne oraz biurowe – zabezpieczenie obwodów gniazdowych i oświetleniowych.
• Instalacje przemysłowe – ochrona maszyn i urządzeń przed skutkami zwarć.
• Rozdzielnice budowlane – niezawodne zabezpieczenie obwodów podczas prac montażowych.
• Systemy automatyki budynkowej – precyzyjne sterowanie i ochrona obwodów zasilających.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Wyłącznik należy zamontować w szafie rozdzielczej zgodnie z zaleceniami producenta, zachowując odpowiednie odstępy montażowe. Podłączenie przewodów powinno odbywać się zgodnie z oznaczeniami na urządzeniu, z zachowaniem odpowiednich momentów dokręcania. Po montażu należy przeprowadzić testy działania, w tym próbę wyłączania zwarciowego.

FAQ

• Czy moduł ETS 2.2 wymaga dodatkowej konfiguracji? Elektroniczny moduł wyzwalający ETS 2.2 jest fabrycznie skonfigurowany, jednak w niektórych aplikacjach może wymagać dostrojenia parametrów zabezpieczeń zgodnie z wymaganiami instalacji – zaleca się konsultację z projektantem.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zachowa swoje parametry? Wyłącznik EasyPact CVS100F40A posiada zdolność wyłączania 36kA przy napięciu 415VAC, co oznacza, że skutecznie odłączy obwód przy zwarciu o takiej wartości.
• Czy wyłącznik jest dostępny w wersji z innymi modułami wyzwalającymi? W standardowej ofercie dostępny jest z modułem ETS 2.2. Inne warianty modułów wyzwalających należy sprawdzić w dokumentacji producenta.
