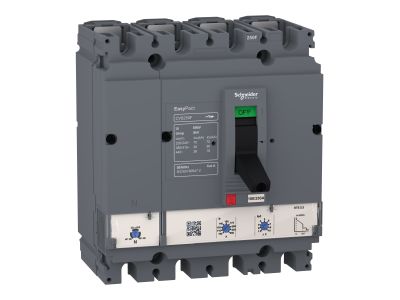

Wyłącznik EasyPact CVS100F 100A ETS 2.2 36kA 4P | LV510583 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik EasyPact CVS100F 100A to kompaktowy aparat modułowy z elektronicznym wyzwalaczem ETS 2.2, dedykowany do zastosowań w małych i średnich instalacjach elektrycznych. Charakteryzuje się wysoką zdolnością wyłączania 36kA przy napięciu 415VAC, co gwarantuje skuteczną ochronę obwodów przed zwarciami. Cztero-biegunowa konstrukcja (4P) zapewnia pełną izolację neutralnego, a wymiary 140x161x86 mm umożliwiają montaż w standardowych rozdzielnicach modułowych.

• Zdolność wyłączania 36kA: Zapewnia skuteczną ochronę instalacji przed zwarciami, minimalizując ryzyko uszkodzeń i awarii.
• Moduł elektroniczny ETS 2.2: Precyzja regulacji i szybka reakcja na zwarcia, zapewniająca wysoką niezawodność zabezpieczeń.
• 4 bieguny (4P): Izolacja neutralnego i trzech faz, idealne do zabezpieczania obwodów trójfazowych z neutralnym.
• Zgodność z normami IEC 60947 i EN 60947: Spełnia międzynarodowe wymagania dotyczące aparatury łączeniowej, gwarantując bezpieczeństwo i niezawodność.
• Kompaktowe wymiary 140x161x86 mm: Możliwość montażu w standardowych rozdzielnicach modułowych 18 mm.

Zgodność z Normami

Wyłącznik EasyPact CVS100F spełnia wymagania norm międzynarodowych IEC 60947 oraz EN 60947, a także posiada certyfikat CB. Został zaprojektowany zgodnie z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego i posiada oznaczenie CE.

Zastosowanie

Wyłącznik EasyPact CVS100F 100A przeznaczony jest do ochrony obwodów elektrycznych w małych i średnich budynkach, takich jak budynki biurowe, handlowe, mieszkalne wielorodzinne oraz w instalacjach przemysłowych o średnim obciążeniu.

• Zabezpieczenie głównych obwodów rozdzielnic budynkowych przed zwarciami i przeciążeniami.
• Ochrona obwodów trójfazowych z neutralnym (np. gniazda 400V, silniki, układy grzewcze).
• Stosowanie w rozdzielnicach modułowych, jako aparat główny lub rezerwowy.
• Instalacje wymagające wysokiej niezawodności zabezpieczeń i precyzyjnej regulacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Wyłącznik montować w standardowych rozdzielnicach modułowych na szynie DIN 35 mm. Należy zapewnić odpowiednią przestrzeń montażową (140x161x86 mm) oraz odpowiednie momenty dokręcania połączeń śrubowych (zalecane 2,5 Nm). Po montażu należy przeprowadzić testy funkcjonalne, sprawdzając działanie wyzwalacza ETS 2.2 i zdolność wyłączania.

FAQ

• Jakie jest napięcie robocze wyłącznika? Napięcie robocze wynosi 440VAC przy częstotliwości 50/60Hz.
• Czy wyłącznik posiada zdalną sygnalizację? Nie – moduł ETS 2.2 nie posiada w standardzie zdalnej sygnalizacji stanu pracy. Możliwość rozbudowy o odpowiednie akcesoria.
• Jaki jest zakres regulacji wyzwalacza ETS 2.2? Dokładny zakres regulacji nie został podany w danych produktu. Szczegółowe informacje znajdują się w dokumentacji technicznej dostarczanej z wyłącznikiem.
