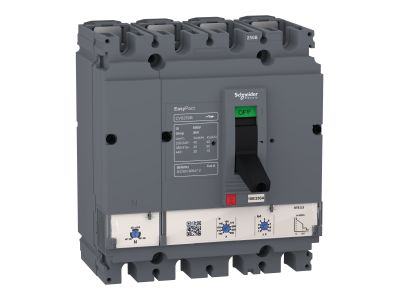

Wyłącznik EasyPact CVS100B 40A ETS 2.2 25 kA 4P | LV510580 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik kompaktowy EasyPact CVS100B w wersji 40A z modułem elektronicznym ETS 2.2 to zaawansowane zabezpieczenie obwodów w instalacjach niskiego napięcia. Charakteryzuje się zdolnością wyłączania 25 kA przy 415VAC, co gwarantuje skuteczną ochronę przed zwarciami. 4-biegunowa konstrukcja zapewnia kompleksową ochronę wszystkich faz, a kompaktowe wymiary ułatwiają montaż w szafach rozdzielczych.

• Zdolność wyłączania 25 kA: Gwarantuje skuteczną ochronę instalacji przed zwarciami o dużym prądzie, minimalizując ryzyko uszkodzeń urządzeń i pożarów.
• Moduł elektroniczny ETS 2.2: Zapewnia precyzyjne i szybkie wyzwalanie, chroniąc układ przed przeciążeniami i zwarciami z dużą dokładnością.
• 4-biegunowa konstrukcja: Ochrona wszystkich faz instalacji, idealny do zastosowań wymagających symetrycznego zasilania.
• Kompatybilność z akcesoriami: Rozbudowana oferta dodatkowych modułów i akcesoriów pozwala na dostosowanie funkcjonalności do indywidualnych potrzeb instalacji.
• Zgodność z normami IEC 60947 i EN 60947: Potwierdzona jakość i bezpieczeństwo pracy w instalacjach niskiego napięcia.

Zgodność z Normami

Wyłącznik EasyPact CVS100B spełnia wymagania norm IEC 60947 i EN 60947, co gwarantuje jego zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej w instalacjach niskiego napięcia. Posiada także certyfikat CB, potwierdzający jego dopuszczenie do stosowania na rynkach międzynarodowych.

Zastosowanie

Wyłącznik kompaktowy EasyPact CVS100B przeznaczony jest do ochrony obwodów w instalacjach elektrycznych niskiego napięcia, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona obwodów zasilających w małych i średnich budynkach – mieszkaniach, biurach, sklepach.
• Zabezpieczenie instalacji w obiektach przemysłowych, gdzie wymagana jest wysoka zdolność wyłączania zwarć.
• Stosowanie w rozdzielnicach niskiego napięcia jako główne zabezpieczenie obwodów.
• Wykorzystanie w układach wymagających precyzyjnego wyzwalania (np. systemy automatyki budynkowej).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji i upewnić się, że obwód jest pozbawiony napięcia. Wyłącznik należy zamontować na szynie DIN w szafie rozdzielczej, zachowując odpowiednie odstępy od innych elementów w celu zapewnienia prawidłowego chłodzenia. Okablowanie powinno być wykonane zgodnie z normami, z zachowaniem odpowiednich momentów dokręcania. Po montażu należy przeprowadzić testy funkcjonalne w celu weryfikacji poprawności działania.

FAQ

• Jaka jest zdolność wyłączania wyłącznika EasyPact CVS100B? Zdolność wyłączania (Icu) wynosi 25 kA przy napięciu 415VAC 50/60Hz, co zapewnia skuteczną ochronę przed zwarciami.
• Czy wyłącznik posiada wyzwalacz termiczny? Tak, wyposażony jest w elektroniczny moduł wyzwalający ETS 2.2, który zapewnia precyzyjne i szybkie reagowanie na przeciążenia i zwarcia.
• Czy wyłącznik można stosować w układach 3-fazowych? Tak, 4-biegunowa wersja wyłącznika zapewnia ochronę wszystkich faz, co czyni go odpowiednim do zastosowań wymagających symetrycznego zasilania.
