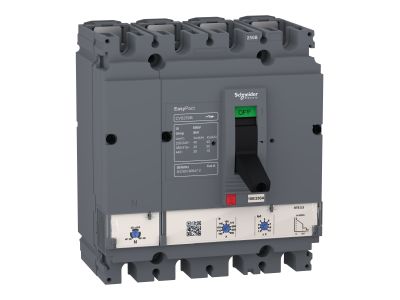

Wyłącznik EasyPact CVS100B 100A ETS 2.2 25 kA 4P | LV510581 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik EasyPact CVS100B o prądzie znamionowym 100A to kompaktowy aparat modułowy przeznaczony do ochrony obwodów elektrycznych w instalacjach niskiego napięcia. Wyposażony w elektroniczny moduł wyzwalający ETS 2.2, zapewnia precyzyjną ochronę przed zwarciami i przeciążeniami. Cztero-biegunowa wersja (4P) gwarantuje kompleksową ochronę w sieciach trójfazowych, jednocześnie umożliwiając odłączanie neutralnego przewodu.

• Prąd znamionowy 100A: Optymalne rozwiązanie do zabezpieczania obwodów o średnim obciążeniu w budynkach mieszkalnych i komercyjnych.
• Zdolność zwarciowa 25 kA: Wysoka odporność na zwarcia chroni instalację i podłączone urządzenia przed uszkodzeniami mechanicznymi i termicznymi.
• Moduł wyzwalający ETS 2.2: Elektroniczna regulacja parametrów wyzwalania zapewnia szybką reakcję na zwarcia i przeciążenia, zwiększając niezawodność systemu.
• 4-biegunowa wersja (4P): Kompleksowa ochrona w sieciach trójfazowych z możliwością odłączania przewodu neutralnego – idealne dla instalacji wymagających separacji faz.
• Zgodność z normami IEC/EN 60947: Spełnia międzynarodowe wymagania dotyczące aparatury łączeniowej, gwarantując bezpieczeństwo i niezawodność.

Zgodność z Normami

Wyłącznik EasyPact CVS100B spełnia wymagania norm IEC 60947-2 oraz EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami dla aparatury łączeniowej w instalacjach niskiego napięcia. Posiada również certyfikat CB, świadczący o zgodności z przepisami międzynarodowymi.

Zastosowanie

Wyłącznik EasyPact CVS100B 4P znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności i precyzyjnej ochrony przed zwarciami oraz przeciążeniami.

• Instalacje w budynkach mieszkalnych i komercyjnych, w których wymagana jest ochrona obwodów o prądzie do 100A.
• Szafy rozdzielcze w obiektach przemysłowych, gdzie konieczna jest ochrona sieci trójfazowych z możliwością odłączania przewodu neutralnego.
• Pomieszczenia techniczne i serwerownie, gdzie kluczowa jest stabilna ochrona przed nagłymi przeciążeniami.
• Obiekty wymagające zgodności z międzynarodowymi normami bezpieczeństwa, takie jak hotele, biurowce czy centra handlowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy zamontować na szynie DIN o szerokości 35 mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (zalecane minimum 5 mm). Połączenia elektryczne należy wykonać zgodnie z oznaczeniami na urządzeniu, z zachowaniem odpowiedniego momentu dokręcania (szczegóły w dokumentacji producenta). Po montażu należy przeprowadzić próbę działania, sprawdzając poprawność wyzwalania przy symulacji zwarcia lub przeciążenia. W przypadku stosowania w instalacjach trójfazowych z przewodem neutralnym, należy zapewnić odpowiednie połączenie i zabezpieczenie.

FAQ

• Czy moduł ETS 2.2 jest konfigurowalny? Moduł elektroniczny ETS 2.2 oferuje regulację parametrów wyzwalania, co pozwala na dostosowanie charakterystyki wyłącznika do konkretnych wymagań instalacji.
• Jaka jest szerokość montażowa wyłącznika? Cztero-biegunowa wersja EasyPact CVS100B zajmuje 4 standardowe moduły DIN (72 mm szerokości).
• Czy wyłącznik nadaje się do instalacji zewnętrznych? Wyłącznik nie posiada stopnia ochrony IP określonego w danych produktu. Zaleca się stosowanie w suchych, osłoniętych pomieszczeniach zgodnie z warunkami pracy określonych przez producenta.
