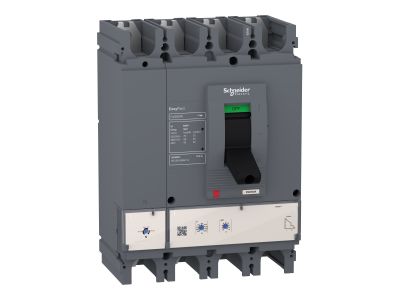

Wyłącznik EASYPACT CVS 4P 400A,50kA 380/415VAC wyzwalacz elektroniczny | LV540511 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik EASYPACT CVS o symbolu LV540511 to czterobiegunowa aparatura 400 A z wyzwalaczem elektronicznym, przeznaczona do pracy w sieciach 380/415 VAC. Zdolność zwarciowa 50 kA zapewnia skuteczną ochronę przy wysokich prądach zwarciowych. Wyzwalacz elektroniczny gwarantuje precyzyjne i niezawodne odłączanie w stanach przeciążenia oraz zwarcia. Aparatura przeznaczona do montażu w rozdzielnicach głównych instalacji przemysłowych i komercyjnych.

• Prąd znamionowy 400 A: pozwala zabezpieczyć obwody o dużym obciążeniu bez ryzyka przegrzania zestyków.
• Zdolność zwarciowa 50 kA: zapewnia bezpieczne wyłączenie przy wysokich prądach zwarciowych, chroniąc instalację i odbiorniki.
• Napięcie 380/415 VAC: przystosowany do powszechnie stosowanych sieci trójfazowych w przemyśle i budynkach użyteczności publicznej.
• Wyzwalacz elektroniczny: dokładna charakterystyka czasowo-prądowa umożliwia selektywną ochronę i łatwe dostosowanie do potrzeb instalacji.
• 4 bieguny (4P): umożliwia symetryczne odłączanie wszystkich faz oraz przewodu neutralnego.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa i niezawodności. Posiada oznaczenie CE oraz jest przeznaczony do stosowania w sieciach prądu przemiennego (AC).

Zastosowanie

Wyłącznik EASYPACT CVS 4P 400A znajduje zastosowanie w obwodach głównych rozdzielnic przemysłowych, budynków komercyjnych oraz obiektów infrastrukturalnych, gdzie wymagana jest wysoka zdolność zwarciowa i niezawodność.

• Zabezpieczenie głównych linii zasilających w halach produkcyjnych i magazynach.
• Ochrona obwodów odbiorników o dużym poborze mocy, takich jak silniki, klimatyzatory czy piece przemysłowe.
• Stosowanie jako wyłącznik główny w rozdzielnicach głównych (RG) w obiektach użyteczności publicznej.
• Zabezpieczenie rozdzielnic podrzędnych i transformatorów w sieciach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Należy dobrać przekrój przewodów odpowiednio do prądu znamionowego 400 A oraz zastosować moment dokręcania zacisków zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączeń i ustawienia wyzwalacza.

FAQ

• Jaki stopień ochrony IP ma wyłącznik? Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się stopień ochrony IP20, jednak konkretna wartość dla tego modelu nie została podana w danych producenta – zalecamy sprawdzenie w karcie katalogowej.
• Czy wyłącznik jest przystosowany do napięcia 400 V? Tak, jest przeznaczony do pracy w sieciach 380/415 VAC, co obejmuje standardowe napięcie 400 V stosowane w Europie.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 50 kA przy napięciu 380/415 VAC, co zapewnia skuteczną ochronę przy wysokich prądach zwarciowych.
