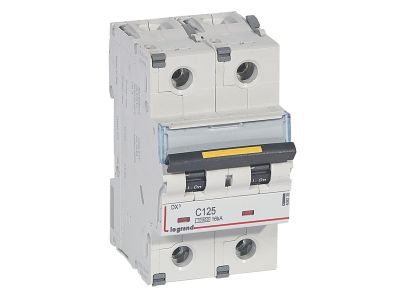

Wyłącznik dwubiegunowy 125 A DX3 16 kA | 409230 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy dwubiegunowy DX3 o prądzie znamionowym 125 A i charakterystyce C zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w obwodach jednofazowych i trójfazowych. Dzięki zdolności zwarciowej 16 kA (IEC 60947-2) gwarantuje bezpieczne wyłączenie przy wysokich prądach zwarciowych. Szerokość 3 modułów (52,5 mm) umożliwia łatwy montaż w standardowych rozdzielnicach. Produkt spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2.

• Prąd znamionowy 125 A: umożliwia zabezpieczenie obwodów o dużym obciążeniu – idealny do odbiorów takich jak silniki, piece elektryczne czy instalacje przemysłowe.
• Charakterystyka C (5-10 In): zapewnia selektywne wyzwalanie w obwodach z urządzeniami o podwyższonym prądzie rozruchu (np. transformatory, agregaty chłodnicze).
• Zdolność zwarciowa 16 kA (IEC 60947-2) / 10 kA (IEC 60898-1): wysoka wytrzymałość zwarciowa – bezpiecznie odcina nawet groźne zwarcia w instalacjach o dużym potencjale zwarciowym.
• Dwubiegunowy (2P): przeznaczony do rozłączania obu przewodów w obwodach 230 V (L+N) lub dwóch faz w układach 400 V (L+L) – elastyczność konfiguracji.
• Szerokość 3 moduły (52,5 mm): kompaktowa obudowa oszczędza miejsce w rozdzielnicy i ułatwia instalację na szynie TH35.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie obwodów. Posiada certyfikację CE.

Zastosowanie

Wyłącznik nadprądowy DX3 przeznaczony jest do ochrony obwodów odbiorczych w instalacjach budynkowych i przemysłowych, szczególnie tam, gdzie występują obciążenia o charakterze rezystancyjnym i silnie indukcyjnym.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia o dużym poborze prądu (np. klimatyzatory, piece akumulacyjne).
• Stosowane w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych i przemysłowych.
• Ochrona obwodów silnikowych i transformatorowych (dzięki charakterystyce C).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 125 A. Moment dokręcania śrub zacisków zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń i oznakowanie.

FAQ

• Jaką funkcję pełni charakterystyka C? Charakterystyka C oznacza wyzwalanie przy prądzie 5-10 krotności prądu znamionowego (5-10 In). Stosuje się ją do obwodów z urządzeniami o podwyższonym prądzie rozruchu, aby uniknąć niepotrzebnych wyłączeń podczas startu.
• Czy wyłącznik nadaje się do ochrony pełnego obwodu trójfazowego? Jest to model dwubiegunowy – w sieci 400 V może zabezpieczyć dwie fazy. Do pełnej ochrony 3-fazowej należy zastosować wyłącznik 3- lub 4-biegunowy.
• Jaka jest dokładna zdolność zwarciowa tego wyłącznika? Zgodnie z danymi producenta: 10 kA wg IEC 60898-1 oraz 16 kA wg IEC 60947-2, co zapewnia bezpieczeństwo w instalacjach o różnym poziomie prądu zwarciowego.
