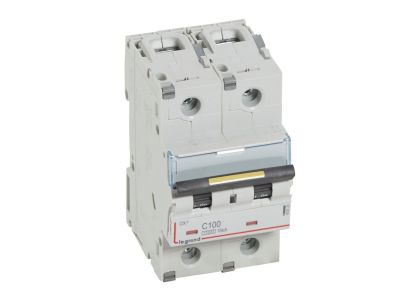

Wyłącznik dwubiegunowy 100 A DX3 16 kA | 409229 Legrand

Opis i Kluczowe Cechy

Dwubiegunowy wyłącznik nadprądowy serii DX3 o prądzie znamionowym 100 A i charakterystyce C został zaprojektowany do niezawodnej ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki zdolności zwarciowej 10 kA (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2) i napięciu znamionowemu 230/400 V~ sprawdza się w instalacjach o dużych obciążeniach. Szerokość 3 modułów (52,5 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 100 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu – idealny do zabezpieczania linii zasilających, tablic rozdzielczych i odbiorników dużej mocy.
• Zdolność zwarciowa 16 kA (IEC 60947-2) / 10 kA (IEC 60898-1): Gwarantuje skuteczne wyłączenie nawet przy wysokich prądach zwarciowych, chroniąc instalację przed uszkodzeniami termicznymi i dynamicznymi.
• Charakterystyka C: Opóźnione zadziałanie przy prądach rozruchowych – dedykowana do obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym.
• Napięcie 230/400 V~: Uniwersalność zastosowania zarówno w instalacjach jednofazowych (230 V), jak i trójfazowych (400 V) – jeden model do różnych konfiguracji sieci.
• Szerokość 3 modułów (52,5 mm): Kompaktowa obudowa ułatwia uporządkowany montaż w rozdzielnicy i pozwala zaoszczędzić miejsce dla dodatkowych aparatów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC 60947-2 (wyłączniki dla przemysłu). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do montażu w rozdzielnicach o stopniu ochrony min. IP20.

Zastosowanie

Dwubiegunowy wyłącznik DX3 100 A sprawdza się w miejscach, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem przy podwyższonych prądach obciążenia.

• Ochrona głównych linii zasilających w rozdzielnicach budynków przemysłowych i komercyjnych.
• Zabezpieczenie obwodów odbiorczych silników, pomp, wentylatorów oraz transformatorów (charakterystyka C).
• Jako wyłącznik przedlicznikowy w instalacjach o mocy przyłączeniowej do 100 A.
• W systemach automatyki budynkowej i sterowania, gdzie wymagana jest dwubiegunowa separacja obwodów.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Aparat montuje się na szynie DIN TH35 (35 mm), zatrzaskując go w odpowiednim położeniu. Przekrój przewodów dobierz zgodnie z obciążalnością prądową dla 100 A (zalecany min. 25 mm² Cu). Moment dokręcania zacisków – postępuj zgodnie z dokumentacją producenta (typowy zakres: 2–3 Nm). Po montażu sprawdź poprawność połączeń i działanie wyzwalaczy.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika DX3 100 A? Produkt oferuje zdolność zwarciową 10 kA wg normy IEC 60898-1 oraz 16 kA wg IEC 60947-2, co czyni go odpowiednim zarówno do zastosowań domowych, jak i przemysłowych. W instalacjach o wyższych spodziewanych prądach zwarciowych należy dobrać aparat o większej zdolności.
• Dlaczego wyłącznik ma charakterystykę C – dla jakich obwodów jest przeznaczony? Charakterystyka C oznacza, że wyzwalacz zwarciowy zadziała przy prądzie równym 5–10 krotności prądu znamionowego. To idealne rozwiązanie dla obwodów, w których występują duże prądy rozruchowe (silniki, transformatory, lampy wyładowcze). Nie zaleca się go do obwodów czysto rezystancyjnych (np. grzałki), gdzie lepiej sprawdza się charakterystyka B.
• Czy wyłącznik można montować na szynie DIN, jaka jest szerokość? Tak, aparat przeznaczony jest do montażu na szynie TH35 (DIN). Szerokość wynosi 3 moduły, czyli 52,5 mm (3 × 17,5 mm). Zajmuje trzy pola w rozdzielnicy.
