Wyłącznik DPX3 630 S1 3P 630A 50KA | 422512 Legrand

Opis i Kluczowe Cechy

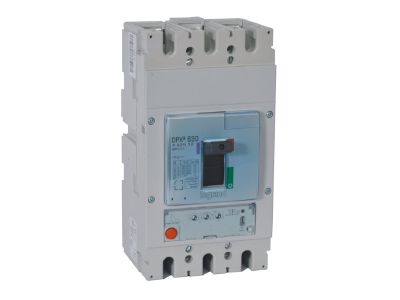

Wyłącznik mocy DPX3 630 S1 (symbol 422512) to trójbiegunowy wyłącznik o prądzie znamionowym 630 A i zdolności zwarciowej Icu = 50 kA przy 400/415 V~. Wyposażony w wyzwalacz elektroniczny S1 z regulacją prądu przeciążeniowego Ir oraz zwarciowego Isd, zapewnia elastyczną i precyzyjną ochronę linii niskiego napięcia. Dostarczany w komplecie z zaciskami śrubowymi płaskimi i przegrodami izolacyjnymi.

• Prąd znamionowy In = 630 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając odpowiedni zapas mocy bez ryzyka przeciążenia styków.
• Zdolność zwarciowa Icu = 50 kA (400/415 V~): Gwarantuje niezawodne wyłączenie prądów zwarciowych, chroniąc instalację i personel w warunkach awaryjnych.
• Wyzwalacz elektroniczny S1 z regulacją Ir i Isd: Pozwala dostosować charakterystykę ochrony do specyfiki obwodu – Ir w zakresie 0,4–1 x In, Isd w zakresie 1,5–10 x Ir, co minimalizuje niepotrzebne wyłączenia przy rozruchu urządzeń.
• Nastawa poziomu selektywności Sel (HIGH/LOW): Umożliwia optymalizację selektywności z wyłącznikami dolnymi, ograniczając zakres wyłączeń do uszkodzonej części instalacji.
• Bezzwłoczna ochrona zwarciowa If = 5 kA: Szybkie wyłączenie przy bardzo wysokich prądach zwarciowych zwiększa bezpieczeństwo i ogranicza uszkodzenia sprzętu.

Zgodność z Normami

Wyłącznik DPX3 630 S1 jest zgodny z normą IEC/EN 60947-2 dotyczącą wyłączników przemysłowych niskiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa obowiązujących na rynku europejskim.

Zastosowanie

Wyłącznik DPX3 630 S1 przeznaczony jest do ochrony i izolowania linii niskiego napięcia w rozdzielnicach głównych oraz przemysłowych instalacjach elektrycznych. Dzięki regulowanemu wyzwalaczowi elektronicznemu sprawdza się wszędzie tam, gdzie wymagana jest precyzyjna charakterystyka zadziałania.

• Ochrona przeciążeniowa i zwarciowa kabli oraz szyn zbiorczych w rozdzielnicach głównych budynków użyteczności publicznej i obiektów przemysłowych.
• Zabezpieczenie linii zasilających transformatory, silniki, generatory i inne odbiorniki o dużych mocach znamionowych.
• Stosowany jako wyłącznik główny w rozdzielnicach niskiego napięcia z możliwością selektywnego współdziałania z wyłącznikami dolnymi.
• Idealny do instalacji wymagających plombowania nastawień – np. w obiektach, gdzie konieczna jest ochrona przed nieautoryzowaną zmianą parametrów.

Wskazówki Montażowe

Montaż wyłącznika DPX3 630 S1 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami, biorąc pod uwagę prąd znamionowy 630 A. Zaciski śrubowe dokręcać momentem zalecanym przez producenta – szczegółowe wartości podano w dokumentacji technicznej. Pamiętaj o prawidłowym ustawieniu nastaw wyzwalacza przed uruchomieniem instalacji.

FAQ

• Czy wyłącznik DPX3 630 S1 posiada podświetlenie lub sygnalizację stanu? Wyłącznik nie jest wyposażony w podświetlenie. Stan położenia styku (załączony/wyłączony/zadziałany) można odczytać z mechanicznego wskaźnika na obudowie.
• Jaki jest stopień ochrony IP tego wyłącznika? W dostępnych danych katalogowych nie określono stopnia ochrony. W typowych warunkach montażu wewnątrz rozdzielnicy aparatura modułowa oferuje ochronę IP20 od strony czołowej; szczegóły należy zweryfikować w dokumentacji technicznej.
• Czy wyłącznik może pełnić funkcję rozłącznika izolacyjnego? Tak, wyłącznik DPX3 630 S1 jest zdolny do izolowania linii niskiego napięcia, spełniając wymogi normy IEC/EN 60947-2 dla urządzeń odłączających.
