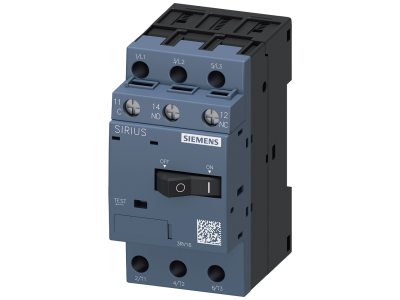

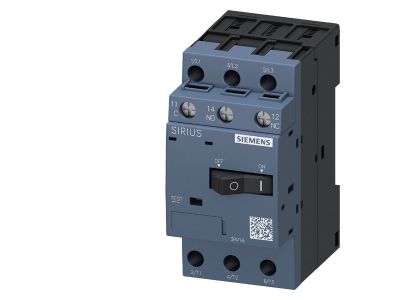

Wyłącznik do przekładników, styk poprzeczny 1CO, wlk. S00, 2,5A, przyłącze śrubowe | 3RV1611-1CG14 Siemens

Alternatywny kod produktu: 3RV16111CG14

Opis i Kluczowe Cechy

Wyłącznik do przekładników o symbolu 3RV1611-1CG14 przeznaczony jest do zabezpieczania obwodów przekładników prądowych i napięciowych. Wyposażony w styk poprzeczny 1CO (przełączny) o prądzie znamionowym 2,5 A i wielkości S00. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów, co minimalizuje ryzyko luzowania się połączeń w czasie eksploatacji.

• Styk poprzeczny 1CO: jeden zestaw styków przełączających umożliwia zarówno rozłączanie, jak i przełączanie obwodów, co daje elastyczność w aplikacjach pomiarowych i sterujących.
• Prąd znamionowy 2,5 A: odpowiedni do bezpiecznej pracy w obwodach przekładników o niedużym obciążeniu, bez ryzyka przegrzania styków.
• Wielkość S00: kompaktowa obudowa dostosowana do standardowych rozwiązań Siemens, ułatwiająca montaż w rozdzielnicach o ograniczonej przestrzeni.
• Przyłącze śrubowe: zapewnia mechaniczną wytrzymałość i niską rezystancję styku, co przekłada się na niezawodność połączenia w długim okresie użytkowania.

Zgodność z Normami

Produkt zaprojektowany zgodnie z międzynarodowymi i europejskimi normami dotyczącymi aparatury łączeniowej oraz posiada certyfikat CE. Zastosowano materiały i konstrukcję spełniające wymagania standardu DIN, co gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik do przekładników 3RV1611-1CG14 znajduje zastosowanie przede wszystkim w obwodach pomiarowych i zabezpieczeniowych, gdzie wymagane jest niezawodne odłączanie lub przełączanie obwodów wtórnych przekładników.

• Zabezpieczanie obwodów wtórnych przekładników prądowych (CT) i napięciowych (VT) przed przeciążeniami i zwarciami.
• Rozłączanie obwodów pomiarowych w celu przeprowadzania konserwacji lub wymiany urządzeń bez przerywania pracy całej instalacji.
• Sterowanie obwodami sygnalizacji i automatyki w systemach rozdzielczych niskiego napięcia.
• Stosowanie w rozdzielnicach przemysłowych i komercyjnych jako element odłączający dla układów pomiarowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przekrój przewodów należy dobrać do prądu 2,5 A zgodnie z obowiązującymi normami. Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją producenta (nie przekraczać zalecanych wartości).

FAQ

• Jaki jest typ styku w tym wyłączniku? Jest to styk poprzeczny 1CO (przełączny) – jeden zestaw styków, który w zależności od położenia może zwierzać lub rozłączać obwód, a także przełączać go między dwoma torami.
• Czy wyłącznik posiada podświetlenie? W danych produktu nie ma informacji o podświetleniu. Standardowo wyłączniki do przekładników nie są wyposażone w elementy sygnalizacyjne.
• Jaki jest stopień ochrony urządzenia? Producent nie podaje konkretnego stopnia IP. Aparatura modułowa przeznaczona do montażu w rozdzielnicy zabudowanej jest zazwyczaj chroniona przez obudowę rozdzielnicy, a sam wyłącznik przewidziany jest do stosowania w suchym wnętrzu rozdzielnicy.
