Wyłącznik S00 do ochrony transformatora wyzw. A 5,5-8A, wyzw. N 163A | 3RV2411-1HA10 Siemens

Alternatywny kod produktu: 3RV24111HA10

Opis i Kluczowe Cechy

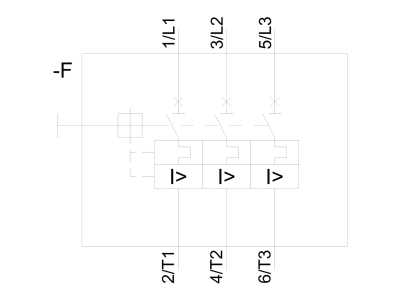

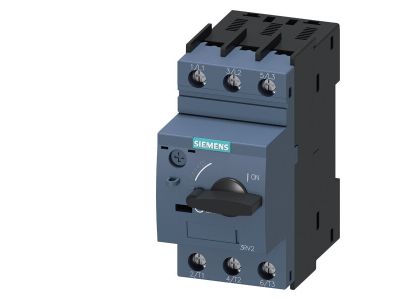

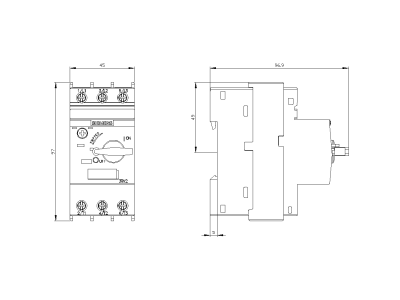

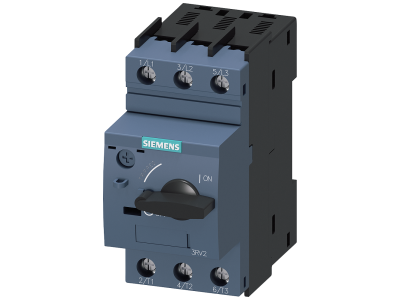

Wyłącznik Siemens SIRIUS 3RV2411-1HA10 w rozmiarze S00 został zaprojektowany do ochrony transformatorów przed przeciążeniem i zwarciem. Wyposażony w wyzwalacz przeciążeniowy A o ustawialnym zakresie 5,5-8 A oraz wyzwalacz zwarciowy N 163 A zapewnia precyzyjne dopasowanie do charakterystyki obciążenia transformatora. Kompaktowa obudowa ułatwia zabudowę w szafach sterowniczych i rozdzielnicach.

• Wyzwalacz przeciążeniowy (A) 5,5-8 A: Umożliwia płynne dostosowanie progu przeciążeniowego do rzeczywistego prądu transformatora, chroniąc go przed przegrzaniem i uszkodzeniem izolacji.
• Wyzwalacz zwarciowy (N) 163 A: Błyskawicznie wyłącza obwód w przypadku zwarcia, ograniczając prąd i minimalizując ryzyko pożaru lub zniszczenia urządzeń.
• Rozmiar S00: Kompaktowa konstrukcja oszczędza miejsce w szafie sterowniczej, ułatwia montaż i umożliwia gęstą zabudowę aparatury.
• Dedykowana ochrona transformatora: Specjalnie dobrana charakterystyka wyzwalania uwzględnia przebieg prądu magnesującego i temperatury transformatora, zapewniając selektywność i niezawodność.
• Wszechstronność zastosowań: Może pracować w sieciach IT, jako wyłącznik główny lub w odgałęzieniach odbiorników – atestowany zgodnie z wymaganiami międzynarodowymi (IEC, UL/CSA) oraz dopuszczeniami dla stref zagrożonych wybuchem (ATEX/IEC Ex).

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych (IEC, UL/CSA) oraz posiada certyfikację CE. Urządzenie jest dopuszczone do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX i normą IEC Ex, co potwierdza jego bezpieczeństwo w wymagających środowiskach przemysłowych.

Zastosowanie

Wyłącznik 3RV2411-1HA10 został zaprojektowany przede wszystkim do ochrony transformatorów przed przeciążeniem i zwarciem, ale dzięki uniwersalnej konstrukcji sprawdza się również w innych obwodach wymagających precyzyjnego zabezpieczenia. Oto typowe scenariusze użycia:

• Ochrona transformatorów suchych i olejowych w rozdzielnicach głównych oraz odgałęźnych.
• Zabezpieczenie odgałęzień odbiorników w systemach dystrybucji energii – niskie ciepło odlotowe pozwala na montaż w ograniczonej przestrzeni.
• Stosowanie w sieciach IT (izolowanych od ziemi), gdzie wymagana jest wysoka selektywność ochrony.
• Funkcja wyłącznika głównego i awaryjnego w małych rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do zamocowania na szynie nośnej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta – nieprzestrzeganie może prowadzić do przegrzania lub uszkodzenia aparatu.

FAQ

• Jaki jest zakres ustawienia wyzwalacza przeciążeniowego? Wyzwalacz typu A umożliwia nastawę prądu przeciążeniowego w zakresie od 5,5 A do 8 A, co pozwala dopasować ochronę do konkretnego transformatora.
• Jaka jest wartość wyzwalacza zwarciowego? Wyzwalacz zwarciowy typu N ustawiony jest fabrycznie na prąd 163 A, gwarantując szybkie rozłączenie w przypadku zwarcia.
• Czy ten wyłącznik nadaje się do ochrony silnika? Model 3RV2411-1HA10 został zoptymalizowany do ochrony transformatora. W przypadku silników zalecamy zastosowanie wersji dedykowanej do ochrony silnika z serii SIRIUS 3RV2 z wyzwalaczem przeciążeniowym klasy 10.
