Wyłącznik do ochrony transformatora 3P, 4A, zaciski śrubowe, PKZM0-4-T | 088914 Eaton

Alternatywny kod produktu: PKZM0-4-T

Opis i Kluczowe Cechy

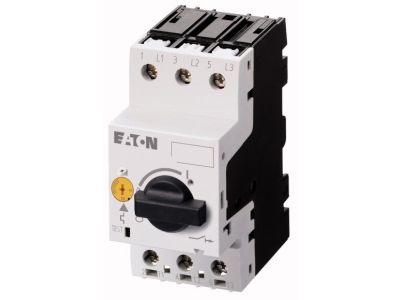

Symbol 088914, typ PKZM0-4-T – wyłącznik do ochrony transformatora w wersji 3-biegunowej (3P) o prądzie znamionowym 4 A i napięciu pracy Ue 690 V. Wyposażony w regulowany wyzwalacz przeciążeniowy i zwarciowy bez opóźnienia, a także czujnik zaniku fazy. Dzięki zabezpieczeniu przed dotknięciem zgodnemu z VDE 0106 część 100 oraz stopniowi ochrony IP20 produkt gwarantuje bezpieczną eksploatację w rozdzielnicach. Mocowanie na śruby (wymiary montażowe zatyczki 45 mm) oraz zaciski śrubowe ułatwiają instalację.

• 3-biegunowa konstrukcja (3P): Umożliwia jednoczesne odłączanie wszystkich faz – niezbędne w układach trójfazowych zasilających transformatory.
• Prąd znamionowy 4 A: Precyzyjnie dobrany do zabezpieczenia transformatorów o niewielkiej mocy, zapewnia ochronę bez zbędnych zadziałań podczas rozruchu.
• Znamionowe napięcie pracy Ue 690 V: Wysoka odporność napięciowa pozwala stosować wyłącznik w instalacjach przemysłowych o podwyższonym napięciu.
• Regulowany wyzwalacz przeciążeniowy i zwarciowy bez opóźnienia: Umożliwia dostosowanie charakterystyki wyzwalania do konkretnego transformatora, zapewniając selektywną ochronę przed przegrzaniem i zwarciem.
• Czułość na brak fazy: Zapobiega pracy transformatora przy zaniku jednej z faz, chroniąc go przed asymetrią obciążenia i uszkodzeniem.
• Stopień ochrony IP20 i zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100: Gwarantuje bezpieczeństwo personelu podczas eksploatacji w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Wyłącznik PKZM0-4-T jest zgodny z normą IEC/EN 60947 oraz posiada zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100, co potwierdza spełnienie rygorystycznych wymogów bezpieczeństwa i jakości.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony transformatorów w instalacjach przemysłowych i komercyjnych. Sprawdza się w następujących scenariuszach:

• Zabezpieczenie transformatorów suchych i olejowych w rozdzielnicach głównych oraz podrozdzielnicach.
• Ochrona obwodów zasilających urządzenia wrażliwe na przeciążenia i asymetrię faz.
• Stosowanie w szafach sterowniczych, gdzie wymagana jest selektywna ochrona przed zwarciem i przeciążeniem.
• Element zabezpieczający w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie mocuje się za pomocą śrub zgodnie z wymiarami montażowymi zatyczki 45 mm. Podłączenie przewodów realizuje się przez zaciski śrubowe – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta (dla prądu 4 A zalecany przekrój min. 1,5 mm²). Po montażu sprawdzić poprawność połączeń i działanie wyzwalaczy.

FAQ

• Czy wyłącznik nadaje się do ochrony transformatorów jednofazowych? Wyłącznik jest przystosowany do układów trójfazowych (3P). Do ochrony transformatorów jednofazowych należy zastosować odpowiednią wersję jednobiegunową.
• Czy wyzwalacz przeciążeniowy jest regulowany? Tak, wyłącznik posiada regulowany wyzwalacz przeciążeniowy, co pozwala dostosować prąd wyzwalania do specyfiki konkretnego transformatora.
• Jaki jest stopień ochrony? Stopień ochrony wynosi IP20, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12 mm – typowy dla aparatury montowanej w rozdzielnicach.
