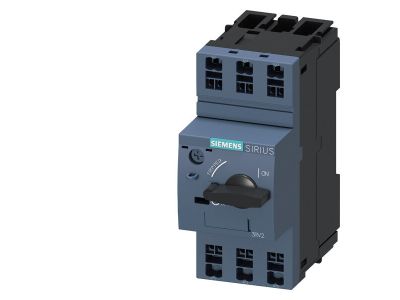

Wyłącznik S00 do ochrony transformatora wyzw. A 4,5-6,3A, wyzw. N 130A | 3RV2411-1GA20 Siemens

Alternatywny kod produktu: 3RV24111GA20

Opis i Kluczowe Cechy

Wyłącznik S00 do ochrony transformatora z rodziny SIRIUS 3RV2 (symbol 3RV2411-1GA20) firmy Siemens zapewnia niezawodną ochronę transformatorów przed skutkami zwarć i przeciążeń. Wyposażony w wyzwalacz przeciążeniowy o zakresie 4,5-6,3 A oraz wyzwalacz zwarciowy ustawiony na 130 A. Kompaktowa obudowa w rozmiarze S00 i niskie ciepło odlotowe optymalizują pracę w rozdzielnicach, a odporność na wpływy klimatyczne gwarantuje stabilne działanie w zmiennych warunkach środowiskowych.

• Wyzwalacz przeciążeniowy 4,5-6,3 A: Precyzyjna ochrona transformatora przed długotrwałym przeciążeniem, zapobiegająca uszkodzeniu uzwojeń i izolacji.
• Wyzwalacz zwarciowy 130 A: Błyskawiczne odcięcie prądów zwarciowych, minimalizujące ryzyko pożaru i poważnych uszkodzeń instalacji.
• Kompaktowa obudowa S00: Oszczędność miejsca w szafie sterowniczej i niskie straty ciepła, co ułatwia zarządzanie termiką w rozdzielnicy.
• Odporność na wpływy klimatyczne: Niezawodna praca w szerokim zakresie temperatur i wilgotności, również w aplikacjach zewnętrznych w obudowach.
• Możliwość stosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex): Urządzenie dopuszczone do pracy w atmosferach potencjalnie wybuchowych, co rozszerza jego zastosowanie w przemyśle.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza dopuszczenie do stosowania na całym świecie. Ponadto urządzenie może być używane w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IEC Ex.

Zastosowanie

Wyłącznik S00 przeznaczony jest przede wszystkim do ochrony transformatorów suchych i olejowych w instalacjach przemysłowych oraz budynkowych. Dzięki kompaktowej budowie i niskiemu ciepłu odlotowemu sprawdza się również w odgałęzieniach odbiorników i w sieciach IT.

• Ochrona transformatorów w szafach sterowniczych i rozdzielnicach głównych.
• Zabezpieczenie obwodów transformatorów w maszynach, urządzeniach i liniach produkcyjnych.
• Stosowanie w instalacjach przemysłowych, również w strefach zagrożonych wybuchem (ATEX/IEC Ex).
• Możliwość pracy w sieciach IT (z izolowanym punktem neutralnym) – opcjonalnie z odpowiednimi akcesoriami.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Nie, jest dedykowany do ochrony transformatorów. W serii 3RV2 dostępne są osobne warianty przeznaczone do ochrony silników (z funkcją przekaźnika przeciążeniowego).
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia IP w udostępnionych danych. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20. W przypadku pracy w trudnych warunkach zaleca się stosowanie dodatkowych obudów.
• Czy wyłącznik ma wbudowany wskaźnik zadziałania lub podświetlenie? Informacja o podświetleniu nie została podana. Opcjonalnie można do niego dobrać łącznik pomocniczy lub sygnalizacyjny z rodziny akcesoriów SIRIUS (szczegóły w karcie katalogowej).
