Wyłącznik S00 do ochrony transformatora wyzw. A 3,5-5A, wyzw. N 104A | 3RV2411-1FA10 Siemens

Alternatywny kod produktu: 3RV24111FA10

Opis i Kluczowe Cechy

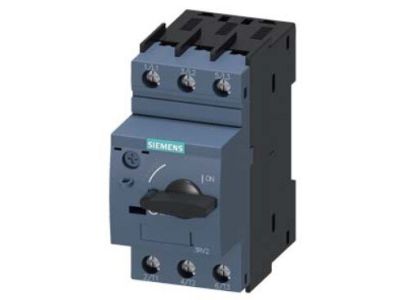

Wyłącznik do ochrony transformatora Siemens SIRIUS, oznaczony symbolem 3RV2411-1FA10, to kompaktowe urządzenie w rozmiarze S00 przeznaczone do niezawodnej ochrony transformatorów przed skutkami przeciążeń i zwarć. Wyposażony w regulowany wyzwalacz przeciążeniowy (zakres 3,5–5 A) oraz wyzwalacz zwarciowy o wartości 104 A, zapewnia precyzyjne dopasowanie do parametrów chronionego odbiornika, minimalizując ryzyko uszkodzeń i przestojów.

• Regulowany wyzwalacz przeciążeniowy 3,5–5 A: Umożliwia dokładne ustawienie progu zadziałania odpowiednio do prądu znamionowego transformatora, co zapobiega niepotrzebnym wyłączeniom przy jednoczesnej pełnej ochronie przed przeciążeniem.
• Wyzwalacz zwarciowy 104 A: Szybkie odcięcie obwodu w przypadku zwarcia, skutecznie ograniczające energię przepływającą przez transformator i chroniące dalszą instalację.
• Kompaktowa obudowa S00: Oszczędza miejsce w rozdzielnicy lub szafie sterowniczej, ułatwiając zabudowę w ciasnych przestrzeniach.
• Przeznaczony do ochrony transformatorów: Specjalnie zaprojektowany dla obwodów transformatorowych, gwarantuje charakterystykę wyzwalania dostosowaną do specyfiki tych odbiorników.
• Montaż na szynie TH35: Szybka i wygodna instalacja w standardowej rozdzielnicy modułowej, zgodna z praktyką branżową.

Zgodność z Normami

Wyłącznik 3RV2411-1FA10 spełnia wymagania międzynarodowych norm dotyczących bezpieczeństwa elektrycznego i jest oznaczony certyfikatem CE. Jego konstrukcja i parametry są zgodne z obowiązującymi dyrektywami Unii Europejskiej, co gwarantuje bezpieczną eksploatację w standardowych instalacjach przemysłowych i budynkowych.

Zastosowanie

Wyłącznik S00 stworzono do niezawodnego zabezpieczania transformatorów w różnych konfiguracjach sieciowych. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna ochrona przed przeciążeniem i zwarciem.

• Ochrona transformatorów suchych i olejowych w rozdzielnicach głównych oraz podrozdzielniach.
• Zabezpieczenie odgałęzień transformatorowych w systemach automatyki przemysłowej i budynkowej.
• Stosowanie w sieciach IT (z izolowanym punktem neutralnym) wymagających odpowiedniej charakterystyki wyzwalaczy.
• Element zabezpieczający w ciągach technologicznych, gdzie transformator zasila odbiorniki wrażliwe na przeciążenia.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może wykonywać wyłącznie wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed pracą bezwzględnie odłącz napięcie i upewnij się, że obwód jest rozładowany. Momenty dokręcania śrub oraz przekrój przyłączanych przewodów dobieraj zgodnie z dokumentacją techniczną producenta, uwzględniając obciążalność prądową i temperaturę otoczenia.

FAQ

• Jaki jest zakres wyzwalacza przeciążeniowego? Wyzwalacz przeciążeniowy jest regulowany w zakresie od 3,5 A do 5 A, co pozwala na optymalne dopasowanie do prądu znamionowego transformatora.
• Jaka jest wartość wyzwalacza zwarciowego? Wyzwalacz zwarciowy ma nastawę fabryczną 104 A – zapewnia szybkie wyłączenie przy zwarciu, chroniąc transformator przed skutkami dużego prądu.
• Czy wyłącznik nadaje się do ochrony silników? Nie. Model 3RV2411-1FA10 został zaprojektowany specjalnie do ochrony transformatorów. Do silników należy stosować dedykowane wyłączniki silnikowe z odpowiednią charakterystyką przeciążeniową.
