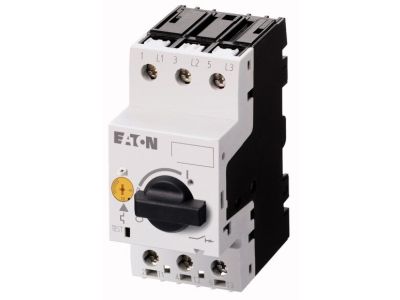

Wyłącznik do ochrony transformatora 3P, 2,3A, zaciski śrubowe, PKZM0-2,5-T | 088913 Eaton

Alternatywny kod produktu: PKZM0-2,5-T

Opis i Kluczowe Cechy

Wyłącznik do ochrony transformatora PKZM0-2,5-T (nr katalogowy 088913) to 3-biegunowy aparat modułowy o prądzie znamionowym 2,3 A i napięciu roboczym Ue 690 V. Dzięki regulowanemu wyzwalaczowi przeciążeniowemu i bezzwłocznemu wyzwalaczowi zwarciowemu zapewnia kompleksową ochronę transformatorów przed przeciążeniem i zwarciem. Czułość na zanik fazy dodatkowo zabezpiecza przed pracą niesymetryczną. Szerokość montażowa nasadki wynosi 45 mm, co umożliwia łatwe wkomponowanie w rozdzielnicę.

• Prąd znamionowy 2,3 A: Precyzyjne dopasowanie do niewielkich transformatorów – chroni uzwojenia przed przegrzaniem przy jednoczesnym zachowaniu ciągłości zasilania w normalnych warunkach.
• Napięcie robocze Ue 690 V: Przeznaczony do obwodów trójfazowych o wysokim napięciu, odpowiedni do przemysłowych sieci nn.
• Regulowany wyzwalacz przeciążeniowy: Umożliwia dostosowanie charakterystyki wyłączania do konkretnego transformatora, eliminując ryzyko zbędnych wyłączeń przy przeciążeniach chwilowych.
• Bezzwłoczny wyzwalacz zwarciowy: Błyskawicznie odcina zasilanie w przypadku zwarcia, minimalizując ryzyko uszkodzenia transformatora i instalacji.
• Czułość na zanik fazy: Wykrywa brak jednej z faz i wyłącza obwód, zapobiegając pracy transformatora w warunkach asymetrii, co mogłoby prowadzić do przegrzania i uszkodzenia.
• Mocowanie śrubowe i zatrzaskowe: Uniwersalna instalacja – na szynę TH35 (DIN) lub bezpośrednio do panelu, w zależności od potrzeb.

Zgodność z Normami

Wyłącznik PKZM0-2,5-T spełnia wymagania normy IEC/EN 60947, co gwarantuje bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Dodatkowo konstrukcja zapewnia ochronę przed dotknięciem palcami zgodnie z VDE 0106 T.100. Stopień ochrony IP20 chroni przed przedostawaniem się ciał stałych o średnicy powyżej 12 mm. Produkt posiada certyfikat CE.

Zastosowanie

Wyłącznik został zaprojektowany przede wszystkim do ochrony transformatorów suchych i olejowych w rozdzielnicach głównych i podrozdzielniach. Sprawdza się w instalacjach wymagających ciągłości zasilania i selektywnej ochrony.

• Ochrona transformatorów małej i średniej mocy w rozdzielnicach przemysłowych.
• Zabezpieczanie obwodów oświetleniowych, grzewczych oraz napędów sterowanych przez transformatory.
• Stosowanie w szafach sterowniczych jako główny wyłącznik dla modułów zasilających z transformatorami.
• Zastosowanie w automatyce budynkowej i instalacjach komercyjnych, gdzie wymagana jest ochrona przed zanikiem fazy.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub do płyty montażowej za pomocą śrub (mocowanie śrubowe). Przed instalacją należy zapoznać się z dokumentacją producenta, w szczególności z zalecanym momentem dokręcania zacisków. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową (min. dla 2,3 A zalecany przekrój 1,5 mm²). Po zamontowaniu i podłączeniu zasilania sprawdzić działanie wyzwalaczy testowych.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Nie, wyłącznik PKZM0-2,5-T nie jest wyposażony w podświetlenie. Sygnalizację zadziałania można uzyskać, montując opcjonalny styk pomocniczy (akcesorium).
• Jaki jest stopień ochrony i czy można go stosować w warunkach wilgotnych? Stopień ochrony IP20 oznacza, że wyłącznik jest chroniony przed dostępem palców i ciał stałych o średnicy >12 mm, ale nie jest odporny na wilgoć. Należy go instalować w suchych pomieszczeniach, w rozdzielnicach o odpowiedniej klasie szczelności.
• Czy wyzwalacz przeciążeniowy jest regulowany, a jeśli tak – w jakim zakresie? Tak, wyzwalacz przeciążeniowy jest regulowany. Zakres regulacji oraz szczegółowe wartości podane są w dokumentacji technicznej producenta dołączonej do wyłącznika. Dla modelu PKZM0-2,5-T zakres nastaw przeciążenia obejmuje wartości wokół 2,3 A (należy sprawdzić dokładną skalę w karcie katalogowej).
