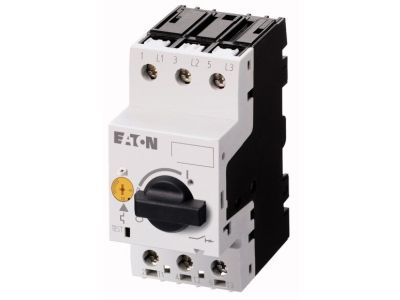

Wyłącznik do ochrony transformatora 3P, 10A, zaciski śrubowe, PKZM0-10-T | 088916 Eaton

Alternatywny kod produktu: PKZM0-10-T

Opis i Kluczowe Cechy

Wyłącznik transformatorowy PKZM0-10-T (symbol 088916) to 3-biegunowe urządzenie zabezpieczające dedykowane do ochrony transformatorów. Prąd znamionowy 10 A pozwala na bezpieczną pracę w obwodach o umiarkowanym obciążeniu, a znamionowe napięcie robocze Ue 690 V zapewnia kompatybilność z sieciami niskiego napięcia. Urządzenie wyposażono w regulowany wyzwalacz przeciążeniowy i zwarciowy bezzwłoczny, co umożliwia precyzyjne dostrojenie do charakterystyki odbiornika. Dzięki czułości na zanik fazy wyłącznik dodatkowo chroni transformator przed pracą przy braku jednej z faz. Wymiar montażowy nasadki 45 mm ułatwia integrację w standardowych rozdzielnicach.

• Prąd znamionowy 10 A: Gwarantuje bezpieczne zabezpieczenie transformatorów o odpowiedniej mocy bez ryzyka przegrzania styków.
• Napięcie robocze Ue 690 V: Pozwala na stosowanie w instalacjach trójfazowych o podwyższonym napięciu, zwiększając uniwersalność urządzenia.
• Regulowany wyzwalacz przeciążeniowy i zwarciowy bezzwłoczny: Umożliwia optymalne dopasowanie charakterystyki wyzwalania do parametrów chronionego transformatora.
• Czułość na zanik fazy: Zapobiega pracy transformatora przy braku jednej fazy, co mogłoby prowadzić do przeciążeń i uszkodzeń.
• Stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem palcami (VDE 0106 T.100): Zapewnia bezpieczną obsługę w rozdzielnicach, chroniąc użytkownika przed przypadkowym kontaktem z elementami pod napięciem.

Zgodność z Normami

Wyłącznik transformatorowy PKZM0-10-T spełnia wymagania normy IEC/EN 60947 oraz posiada zabezpieczenie przed dotknięciem palcami zgodnie z VDE 0106 T.100. Urządzenie jest certyfikowane znakiem CE, co potwierdza jego zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik PKZM0-10-T został zaprojektowany przede wszystkim do ochrony transformatorów w instalacjach niskiego napięcia. Dzięki trzem biegunom i czułości na zanik fazy znajduje zastosowanie w następujących scenariuszach:

• Ochrona transformatorów suchych i olejowych w rozdzielnicach głównych oraz podrozdzielnicach.
• Zabezpieczenie obwodów zasilających transformatory w maszynach przemysłowych i urządzeniach technologicznych.
• Stosowanie w instalacjach budynkowych, gdzie wymagana jest szybka i selektywna ochrona przed skutkami zaniku fazy.
• Jako element zabezpieczający w systemach automatyki, gdzie transformatory są integralną częścią zasilania sterowników PLC lub styczników.

Wskazówki Montażowe

Montaż wyłącznika transformatorowego PKZM0-10-T powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocowane jest na szynie TH35 (DIN) za pomocą zatrzasku oraz dodatkowo przykręcane śrubami (mocowanie śrubowe i zatrzaskowe). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów należy dobrać do prądu znamionowego 10 A zgodnie z obowiązującymi normami. Zaciski śrubowe dokręcaj momentem podanym w dokumentacji producenta. Nasadkę montażową o wymiarze 45 mm należy dopasować do rozdzielnicy.

FAQ

• Czy wyłącznik PKZM0-10-T wyposażony jest w podświetlenie? Nie, w danych produktu nie przewidziano funkcji podświetlenia. Wyłącznik nie zawiera lampki sygnalizacyjnej.
• Jaki stopień ochrony posiada to urządzenie? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie przed wodą. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic.
• Czy wyłącznik działa w trybie pracy ciągłej, czy tylko przy zwarciu? Wyłącznik posiada regulowany wyzwalacz przeciążeniowy (do ochrony przed przeciążeniami) oraz zwarciowy bezzwłoczny (do ochrony przed zwarciami), więc pracuje w obu trybach – zapewnia ochronę zarówno przy długotrwałym przeciążeniu, jak i przy nagłym zwarciu. Dodatkowo jest czuły na zanik fazy.
