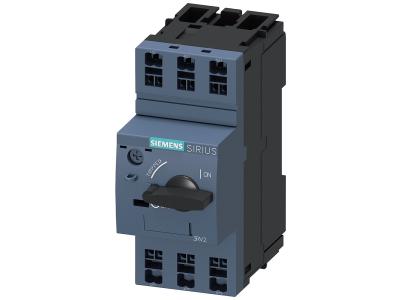

Wyłącznik S00 do ochrony transformatora wyzw. A 1,4-2A, wyzw. N 42A | 3RV2411-1BA20 Siemens

Alternatywny kod produktu: 3RV24111BA20

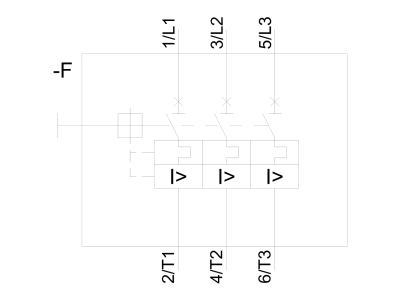

Opis i Kluczowe Cechy

Wyłącznik silnikowo‑transformatorowy Siemens SIRIUS 3RV2411-1BA20 to specjalistyczne urządzenie zabezpieczające przeznaczone do ochrony transformatorów przed zwarciem i przeciążeniem. Należy do wielkości konstrukcyjnej S00, co zapewnia kompaktową zabudowę w rozdzielnicy. Wyposażony w wyzwalacz przeciążeniowy o zakresie nastaw 1,4–2 A (wyzw. A) oraz wyzwalacz zwarciowy o wartości 42 A (wyzw. N), gwarantuje precyzyjne odcięcie zasilania w przypadku obu typów zakłóceń, chroniąc uzwojenia transformatora przed uszkodzeniem termicznym i dynamicznym.

• Wyzwalacz przeciążeniowy 1,4‑2 A (nastawialny): Umożliwia precyzyjne dostosowanie do prądu znamionowego chronionego transformatora, eliminując ryzyko zbędnych wyłączeń przy jednoczesnej pełnej ochronie przed przeciążeniem.
• Wyzwalacz zwarciowy 42 A: Błyskawicznie odcina obwód w razie zwarcia, ograniczając prądy zwarciowe i chroniąc transformator oraz instalację przed skutkami dynamicznymi i termicznymi.
• Kompaktowa konstrukcja S00: Zajmuje minimalną przestrzeń w rozdzielnicy, umożliwiając gęstą zabudowę w szafach sterowniczych i rozdzielczych.
• Odporność na wpływy klimatyczne i dopuszczenia międzynarodowe: Wyłącznik spełnia wymagania norm IEC/EN oraz UL/CSA, a także może być stosowany w strefach zagrożonych wybuchem (ATEX/IEC Ex), co zapewnia uniwersalność zastosowania na całym świecie.
• Niskie ciepło odlotowe: Minimalizuje nagrzewanie sąsiednich urządzeń w rozdzielnicy, co jest szczególnie ważne przy dużej gęstości aparatury.

Zgodność z Normami

Wyłącznik SIRIUS 3RV2 jest zaprojektowany zgodnie z międzynarodowymi normami IEC i EN, a także posiada dopuszczenia UL i CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Ponadto urządzenie może być stosowane w atmosferach potencjalnie wybuchowych zgodnie z wymaganiami dyrektywy ATEX oraz normy IEC Ex. Posiada certyfikat CE potwierdzający zgodność z wymogami Unii Europejskiej.

Zastosowanie

Wyłącznik 3RV2411-1BA20 został zoptymalizowany do ochrony transformatorów, ale sprawdza się również w innych odgałęzieniach odbiorników, gdzie wymagane jest zabezpieczenie przeciwzwarciowe i przeciążeniowe z możliwością nastawy prądu.

• Ochrona transformatorów suchych i olejowych o prądzie znamionowym w zakresie 1,4–2 A – zabezpieczenie przed przeciążeniem i zwarciem w obwodach pierwotnych lub wtórnych.
• Zastosowanie w odgałęzieniach odbiorników w maszynach i urządzeniach przemysłowych, gdzie wymagane jest kompaktowe i niezawodne zabezpieczenie.
• Instalacje w strefach zagrożonych wybuchem (ATEX / IEC Ex) – dzięki dopuszczeniom może być stosowany w przemyśle chemicznym, petrochemicznym i górniczym.
• Jako wyłącznik główny i awaryjny w małych rozdzielnicach transformatorowych – w połączeniu z odpowiednimi akcesoriami (łącznik pomocniczy, wyzwalacz pomocniczy).

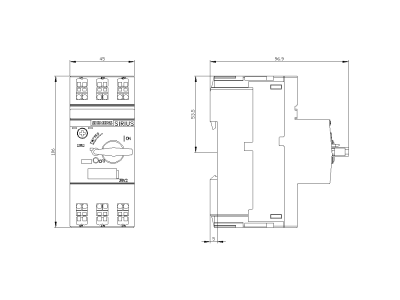

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub eksploatacja). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) zgodnie z normą EN 60715. Przed rozpoczęciem prac montażowych bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Okablowanie należy wykonać przewodami o przekroju dostosowanym do prądu obciążenia, stosując zalecane momenty dokręcania zacisków (wg dokumentacji producenta). W przypadku wersji z przyłączem sprężynowym nie wymaga ono ponownego dokręcania – zapewnia bezobsługowe i odporne na wibracje połączenie.

FAQ

• Jak nastawić wyzwalacz przeciążeniowy? Wyzwalacz przeciążeniowy ma zakres nastaw 1,4–2 A, regulowany pokrętłem na obudowie. Wartość należy dobrać do prądu znamionowego chronionego transformatora, zgodnie z danymi katalogowymi producenta. Nie wolno przekraczać maksymalnego zakresu.
• Czy wyłącznik posiada sygnalizację zadziałania? W podstawowej wersji wyłącznik nie posiada wbudowanej sygnalizacji optycznej. Opcjonalnie można zastosować łącznik pomocniczy (np. 3RV2911) do sygnalizacji stanu zadziałania lub sterowania.
• Do jakich sieci można go używać? Wyłącznik jest przystosowany do pracy w sieciach prądu przemiennego (AC) i stałego (DC) – w danych producenta podano możliwość przełączania prądu stałego. Należy jednak sprawdzić dopuszczalne napięcie i prąd stały w dokumentacji dla konkretnego symbolu.
