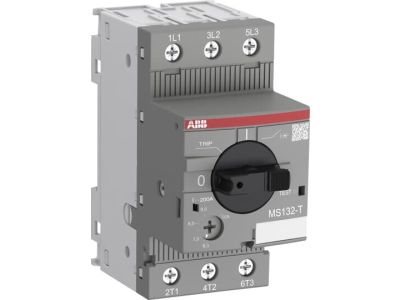

Wyłącznik do ochrony transformatora 3P 0,4-0,63A, MS132-0.63T, zaciski śrubowe | 1SAM340000R1004 ABB

Alternatywny kod produktu: 1SAM340000R1004

Opis i Kluczowe Cechy

Wyłącznik do ochrony transformatora MS132-0.63T (symbol 1SAM340000R1004) to trójbiegunowy (3P) aparat o szerokości 45 mm, przeznaczony do zabezpieczania transformatorów sterujących po stronie pierwotnej. Znamionowy prąd pracy Ie = 0,63 A zapewnia skuteczną ochronę przed przeciążeniem i zwarciem. Nastawa prądu zwarciowego na 20-krotną wartość znamionowego prądu roboczego gwarantuje bezpieczne wyłączenie nawet przy wysokim prądzie rozruchowym generowanym przez transformatory.

• Trójbiegunowa konstrukcja 3P: Zapewnia kompleksową ochronę wszystkich trzech faz instalacji, co jest kluczowe w układach zasilania transformatorów.
• Zakres prądu znamionowego 0,4-0,63 A: Dokładna ochrona transformatorów o małej mocy, gdzie standardowe zabezpieczenia mogłyby działać zbyt wolno.
• Szerokość 45 mm: Kompaktowa budowa ułatwiająca montaż w szafach sterowniczych i rozdzielnicach z ograniczoną przestrzenią.
• Zaciski śrubowe: Trwała i niezawodna metoda połączeń, odporna na drgania – kluczowa w środowiskach przemysłowych.
• Nastawa zwarciowa 20xIn: Szybka reakcja na zwarcia, minimalizująca ryzyko uszkodzenia chronionego urządzenia i instalacji.

Zgodność z Normami

Wyłącznik MS132-0.63T spełnia wymagania normy PN-EN 60947-4-1 dotyczącej aparatury łączeniowej niskonapięciowej, w tym zabezpieczeń silnikowych i transformatorowych. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Wyłącznik MS132-0.63T znajduje zastosowanie w układach zasilających transformatory sterujące, gdzie wymagana jest precyzyjna ochrona przed przeciążeniem i zwarciem.

• Ochrona transformatorów sterujących po stronie pierwotnej w instalacjach przemysłowych.
• Zabezpieczenie obwodów zasilających urządzenia o małej mocy, gdzie kluczowe jest szybkie odłączenie w przypadku awarii.
• Stosowanie w szafach sterowniczych i rozdzielnicach, gdzie przestrzeń montażowa jest ograniczona.
• Układy automatyki i sterowania, wymagające niezawodnej ochrony przeciwzwarciowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Wyłącznik należy zamontować na szynie TH35, zachowując odpowiednią odległość od innych elementów, aby zapewnić prawidłową wentylację. Zaciski śrubowe należy dokręcić z zalecanym momentem obrotowym (sprawdź w dokumentacji technicznej). Po montażu przeprowadzić testy działania, weryfikując poprawność działania wyzwalaczy przeciążeniowych i zwarciowych.

FAQ

• Czy wyłącznik MS132-0.63T może być stosowany do zabezpieczania silników? Tak, jest on zgodny z normą PN-EN 60947-4-1, która obejmuje zarówno ochronę silników, jak i transformatorów. Jego parametry są dostosowane do zabezpieczania urządzeń o małej mocy.
• Jaki jest zakres nastawy zwarciowej? Wyłącznik posiada ustawioną na stałe nastawę prądu zwarciowego wynoszącą 20-krotną wartość prądu znamionowego (0,63 A), co wynosi 12,6 A.
• Czy wyłącznik jest wyposażony w wyzwalacz termiczny? Tak, posiada wyzwalacz termiczny do ochrony przed przeciążeniem oraz wyzwalacz elektromagnetyczny do ochrony przed zwarciem.
