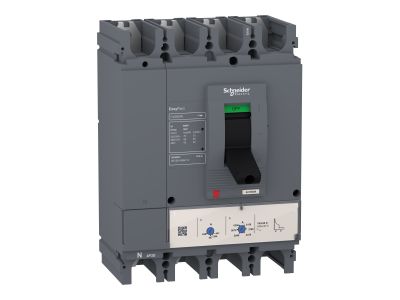

Wyłącznik CVS630N TM600D 4P4D | LV563322 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik stacjonarny CVS630N TM600D w 4-biegunowej wersji (4P4D) to zaawansowane urządzenie z wyzwalaczem termiczno-magnetycznym (TMD) o prądzie znamionowym 600A. Przeznaczony do ochrony obwodów w małych i średnich budynkach, zapewnia niezawodne odłączanie prądów zwarciowych o zdolności wyłączania (Icu) 50kA przy 415VAC 50/60Hz. Zaprojektowany do instalacji w rozdzielnicach z izolacją klasy II, spełnia surowe wymagania norm bezpieczeństwa i ochrony środowiska.

• 4-biegunowa konstrukcja (4P4D): Zapewnia kompleksową ochronę wszystkich faz oraz neutralnego w obwodach trójfazowych, eliminując ryzyko awarii spowodowanej niesymetrycznym obciążeniem.
• Wyzwalacz termiczno-magnetyczny (TMD) 600A: Regulowane zabezpieczenie termiczne chroni przed przeciążeniami, natomiast stałe zabezpieczenie magnetyczne zapewnia szybkie wyłączenie w przypadku zwarcia.
• Zdolność wyłączania Icu 50kA przy 415VAC: Wysoka odporność na zwarcia gwarantuje bezpieczeństwo instalacji nawet w przypadku awarii sieci elektroenergetycznej.
• Zgodność z normą IEC 60947: Pełna kompatybilność z międzynarodowymi standardami, co potwierdza niezawodność i bezpieczeństwo eksploatacji.
• Klasa II izolacji czołowej (IEC 60664-1): Możliwość montażu w rozdzielnicach bez dodatkowych osłon izolacyjnych, ułatwiająca instalację w ciasnych przestrzeniach.

Zgodność z Normami

Wyłącznik CVS630N TM600D spełnia wymagania normy IEC 60947-2 oraz innych międzynarodowych standardów, w tym CCC i EAC. Produkt posiada certyfikację Green Premium, co oznacza zgodność z przepisami RoHS i REACH oraz transparentność w zakresie informacji środowiskowych i instrukcji dotyczących recyklingu.

Zastosowanie

Wyłącznik CVS630N TM600D przeznaczony jest do stosowania w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i małych zakładów przemysłowych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów głównych w rozdzielnicach budynków wielorodzinnych i biurowych.
• Zabezpieczenie instalacji w małych zakładach produkcyjnych i warsztatach.
• Stosowanie w systemach zasilania rezerwowego (np. agregaty prądotwórcze) wymagających szybkiego odłączenia w przypadku awarii.
• Instalacje zasilające klimatyzację, wentylację lub inne krytyczne obwody w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu w obwodzie. Przed montażem należy sprawdzić zgodność parametrów wyłącznika z charakterystyką instalacji (napięcie, prąd znamionowy, zdolność wyłączania Icu). Wyłącznik mocuje się w rozdzielnicy przy użyciu dedykowanych uchwytów, zapewniając odpowiednie napięcie montażowe dla bezpieczeństwa połączeń. Po montażu przeprowadzić testy funkcjonalne zgodnie z instrukcją producenta.

FAQ

• Jakie jest napięcie robocze wyłącznika? Napięcie robocze wynosi 440V AC przy częstotliwości 50/60Hz.
• Czy wyłącznik posiada oznaczenie klasy izolacji? Tak – jest urządzeniem czołowym klasy II zgodnie z normą IEC 60664-1, co umożliwia montaż w rozdzielnicach z izolacją klasy II bez dodatkowych osłon.
• Czy produkt spełnia wymagania dotyczące zrównoważonego rozwoju? Tak – posiada certyfikację Green Premium, co oznacza zgodność z przepisami RoHS i REACH oraz transparentność w zakresie informacji środowiskowych.
