Wyłącznik CVS630N TM600D 4P3D | LV563319 Schneider Electric

Opis i Kluczowe Cechy

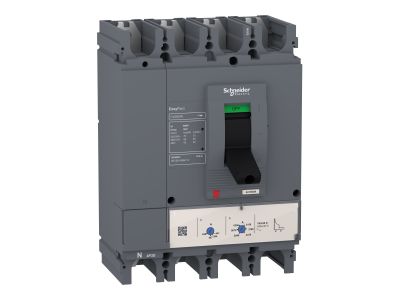

Wyłącznik stacjonarny CVS630N TM600D 4P3D to 4-biegunowe urządzenie przeznaczone do ochrony instalacji elektrycznych w małych i średnich budynkach. Wyposażony w wyzwalacz termiczno-magnetyczny TMD o prądzie znamionowym 600A zapewnia regulowane zabezpieczenie przed przeciążeniem termicznym oraz stałą ochronę magnetyczną. Wysoka zdolność wyłączania 50kA przy 415VAC gwarantuje skuteczną ochronę obwodów przed zwarciami. Przeznaczony do montażu czołowego w rozdzielnicach klasy II.

• Zdolność wyłączania Icu 50kA: Zapewnia skuteczną ochronę przed zwarciami w instalacjach o napięciu 415VAC, minimalizując ryzyko uszkodzeń urządzeń.
• Wyzwalacz termiczno-magnetyczny TMD 600A: Regulowane zabezpieczenie termiczne i stałe zabezpieczenie magnetyczne – optymalna ochrona obwodów przy pełnym obciążeniu.
• 4-biegunowa konstrukcja 3D: Umożliwia kompletne odcięcie zasilania w obwodach trójfazowych z neutralnym, zapewniając bezpieczeństwo podczas prac konserwacyjnych.
• Montaż czołowy klasy II: Kompatybilny z rozdzielnicami izolowanymi klasy II, gwarantujący bezpieczeństwo użytkowania i zgodność z normami instalacyjnymi.
• Zgodność z międzynarodowymi standardami: Spełnia wymagania IEC 60947, CCC i EAC, co potwierdza jego wysoką jakość i niezawodność w różnych rynkach.

Zgodność z Normami

Wyłącznik CVS630N TM600D 4P3D spełnia wymagania normy IEC 60947 dotyczącej łączników niskonapięciowych. Produkt posiada certyfikację CCC i EAC, a także deklarację zgodności z dyrektywami europejskimi (CE). Spełnia także wymogi standardów dotyczących ochrony środowiska (RoHS, REACH) dzięki programowi Green Premium.

Zastosowanie

Wyłącznik CVS630N TM600D 4P3D znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami w budynkach mieszkalnych, komercyjnych i przemysłowych na małą i średnią skalę.

• Ochrona głównych rozdzielnic w budynkach biurowych i handlowych.
• Zabezpieczenie obwodów zasilających w budynkach użyteczności publicznej i instytucjach edukacyjnych.
• Stosowanie w instalacjach przemysłowych o średnim obciążeniu, gdzie wymagana jest wysoka niezawodność i trwałość urządzeń.
• Montaż w rozdzielnicach z izolacją klasy II, zapewniający bezpieczeństwo i zgodność z normami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Urządzenie montować zgodnie z wymiarami podanymi w dokumentacji (185 mm x 255 mm x 110 mm), zapewniając odpowiednią przestrzeń serwisową. Połączenia elektryczne wykonywać przy użyciu odpowiednich przewodów o przekroju zgodnym z prądem znamionowym 600A, stosując zalecane momenty dokręcania. Po montażu przeprowadzić testy działania wyłącznika, weryfikując poprawność zadziałania wyzwalaczy termicznego i magnetycznego.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wyłącznika wynosi 600A, co oznacza maksymalne ciągłe obciążenie, przy którym urządzenie pracuje bezpiecznie.
• Czy wyłącznik nadaje się do instalacji trójfazowych z neutralnym? Tak, wyłącznik 4-biegunowy (3D) umożliwia całkowite odcięcie zasilania w obwodzie trójfazowym z neutralnym, zapewniając pełne bezpieczeństwo podczas prac konserwacyjnych.
• Jakie standardy spełnia wyłącznik? Urządzenie jest zgodne z międzynarodowymi normami IEC 60947, posiada certyfikację CCC i EAC oraz spełnia wymagania dyrektyw europejskich (CE).
