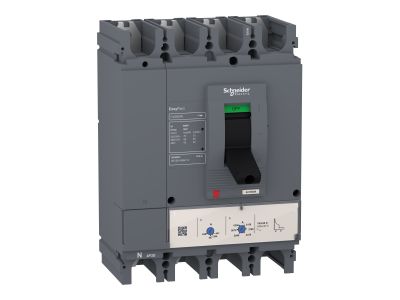

Wyłącznik CVS630N TM500D 4P4D | LV563321 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik stacjonarny CVS630N TM500D w 4-biegunowej wersji (4P4D) to wysokowydajne urządzenie do ochrony instalacji elektrycznych niskiego napięcia. Znamionowa zdolność zwarciowa Icu wynosi 50 kA przy 415V AC, co zapewnia skuteczną ochronę przed zwarciami i przeciążeniami. Wbudowany wyzwalacz termiczno-magnetyczny TMD o wartości 500 A reguluje zabezpieczenie termiczne, natomiast stałe zabezpieczenie magnetyczne chroni przed zwarciami. Wysoka niezawodność i zgodność z międzynarodowymi standardami czynią go odpowiednim dla małych i średnich budynków.

• 4-biegunowa konstrukcja (4P4D): Zapewnia pełną ochronę i odłączanie wszystkich faz oraz przewodu neutralnego w instalacjach trójfazowych.
• Zdolność zwarciowa Icu = 50 kA: Wysoka odporność na zwarcia gwarantuje bezpieczeństwo pracy nawet w trudnych warunkach instalacyjnych.
• Wyzwalacz termiczno-magnetyczny TMD 500 A: Regulowane zabezpieczenie termiczne dostosowuje się do obciążenia sieci, chroniąc instalację przed przeciążeniami.
• Napięcie robocze 440 V AC: Przystosowany do pracy w sieciach trójfazowych o napięciu do 440 V.
• Zgodność z IEC 60947: Spełnia surowe wymagania dotyczące łączników niskonapięciowych, gwarantując niezawodność i trwałość.

Zgodność z Normami

Wyłącznik CVS630N TM500D spełnia wymagania normy IEC 60947, co potwierdza jego zgodność z międzynarodowymi standardami dla łączników niskonapięciowych. Produkt posiada certyfikację CE, a także jest zgodny z dyrektywami RoHS i REACH, co świadczy o jego ekologiczności i bezpieczeństwie dla środowiska.

Zastosowanie

Wyłącznik CVS630N TM500D 4P4D przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka niezawodność i skuteczna ochrona przed zwarciami i przeciążeniami.

• Ochrona głównych obwodów rozdzielnic niskiego napięcia w budynkach użyteczności publicznej lub przemysłowych.
• Stosowanie w instalacjach trójfazowych wymagających pełnego odłączania wszystkich przewodów (3 fazy + neutralny).
• Zabezpieczenie linii zasilających w małych i średnich zakładach produkcyjnych.
• Aplikacje, w których wymagana jest zgodność z międzynarodowymi standardami bezpieczeństwa (IEC 60947).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Wyłącznik należy zamontować w rozdzielnicy zgodnie z wymiarami: 185 mm (szer.) x 255 mm (wys.) x 110 mm (głęb.). Połączenia elektryczne należy wykonać zgodnie z oznaczeniami na urządzeniu, stosując odpowiednie momenty dokręcania przewodów. Po montażu przeprowadzić testy działania układu zabezpieczającego, weryfikując poprawność odłączania przy symulacji zwarcia.

FAQ

• Czy wyłącznik CVS630N TM500D nadaje się do instalacji zasilanych z sieci 230/400 V? Tak, urządzenie przystosowane jest do pracy przy napięciu roboczym 440 V AC, co obejmuje standardowe sieci trójfazowe 230/400 V.
• Jaka jest maksymalna wartość zwarciowa, przy której wyłącznik skutecznie odłączy zasilanie? Zdolność zwarciowa Icu wynosi 50 kA przy 415 V AC, co oznacza, że wyłącznik odłączy obwód w przypadku zwarcia o wartości do 50 kA.
• Czy wyłącznik można stosować w instalacjach klasy II? Tak, CVS630N TM500D jest urządzeniem czołowym klasy II zgodnie z normą IEC 60664-1, co umożliwia jego stosowanie w rozdzielnicach z izolacją klasy II.
