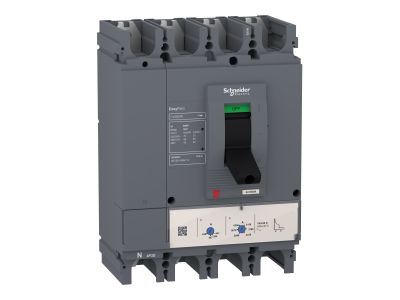

Wyłącznik CVS630N TM500D 4P3D | LV563318 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik stacjonarny CVS630N TM500D w wersji 4-biegunowej (4P3D) to urządzenie przeznaczone do ochrony instalacji elektrycznych w małych i średnich budynkach. Charakteryzuje się nominalnym prądem ciągłym 500A i zdolnością wyłączania zwarciowego 50kA przy napięciu 415VAC. Wyzwalacz termiczno-magnetyczny TMD zapewnia regulowane zabezpieczenie przed przeciążeniami termicznymi oraz stałą ochronę magnetyczną. Kompaktowa budowa (185 mm x 255 mm x 110 mm) ułatwia montaż w standardowych rozdzielnicach.

• 4-biegunowa konstrukcja (4P3D): Zapewnia pełną ochronę wszystkich faz i neutralnego w sieciach trójfazowych, minimalizując ryzyko zwarć i awarii.
• Zdolność wyłączania zwarciowego 50kA: Wysoka odporność na zwarcia chroni instalację i podłączone odbiorniki przed uszkodzeniami spowodowanymi prądami zwarciowymi.
• Wyzwalacz termiczno-magnetyczny TMD 500A: Regulowane zabezpieczenie termiczne dostosowuje się do obciążenia instalacji, a zabezpieczenie magnetyczne reaguje natychmiastowo w przypadku zwarć.
• Zgodność z normami IEC 60947: Spełnia międzynarodowe wymagania dotyczące łączników niskiego napięcia, gwarantując niezawodność i bezpieczeństwo eksploatacji.
• Klasa ochronności II (IEC 60664-1): Możliwość montażu w rozdzielnicach z izolacją klasy II, co zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik CVS630N TM500D spełnia wymagania normy IEC 60947, co potwierdza jego zgodność z międzynarodowymi standardami dla łączników niskonapięciowych. Produkt posiada oznakowanie CE i jest zgodny z dyrektywami RoHS oraz REACH dotyczącymi substancji niebezpiecznych. Zielona certyfikacja Green Premium świadczy o zaangażowaniu w zrównoważony rozwój i transparentność ekologiczną.

Zastosowanie

Wyłącznik CVS630N TM500D przeznaczony jest do ochrony instalacji elektrycznych w obiektach komercyjnych, przemysłowych oraz budynkach użyteczności publicznej. Jego parametry sprawiają, że idealnie nadaje się do zabezpieczenia głównych obwodów zasilających.

• Ochrona instalacji w małych i średnich budynkach biurowych lub handlowych.
• Zabezpieczenie głównych obwodów zasilających w warsztatach, magazynach i halach produkcyjnych.
• Stosowanie jako główne zabezpieczenie w rozdzielnicach budynków mieszkalnych wielorodzinnych.
• Wykorzystanie w systemach zasilania awaryjnego (UPS) i agregatach prądotwórczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Urządzenie należy instalować w pozycji pionowej w odpowiednio przygotowanej rozdzielnicy, z zachowaniem wymaganych odstępów izolacyjnych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Po montażu konieczne jest przeprowadzenie testów funkcjonalnych, w tym sprawdzenie działania wyzwalacza termiczno-magnetycznego. Regularne przeglądy techniczne i konserwacja wydłużają żywotność urządzenia.

FAQ

• Do jakiego napięcia znamionowego przeznaczony jest wyłącznik? Wyłącznik CVS630N TM500D jest przeznaczony do pracy przy napięciu roboczym 440V AC 50/60Hz.
• Czy wyłącznik może być stosowany w sieciach trójfazowych? Tak – 4-biegunowa konstrukcja (4P3D) zapewnia ochronę wszystkich faz i neutralnego w sieciach trójfazowych.
• Jakie są wymiary montażowe wyłącznika? Wymiary urządzenia wynoszą 185 mm x 255 mm x 110 mm, co umożliwia montaż w standardowych rozdzielnicach.
