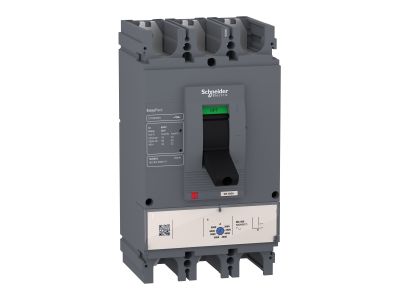

Wyłącznik CVS630N MA500 3P | LV563552 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik powietrzny CVS630N MA500 3P z prądem znamionowym 500A to kluczowy element zabezpieczający instalacje elektryczne przemysłowe i energetyczne. Wyzwalacz MA zapewnia ochronę magnetyczną, a konstrukcja 3-biegunowa gwarantuje skuteczną ochronę obwodów. Wysoka zdolność wyłączania 50kA przy 415VAC (Ics=100%Icu) czyni go niezawodnym rozwiązaniem w krytycznych aplikacjach.

• Prąd znamionowy 500A: Gwarantuje ciągłą pracę w układach o wysokim obciążeniu prądowym, np. w rozdzielnicach głównych lub przy zasilaniu dużych maszyn.
• Znamionowa zdolność wyłączania 50kA przy 415VAC: Zapewnia skuteczną ochronę obwodów podczas zwarć, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Wyzwalacz MA do ochrony magnetycznej: Szybka reakcja na zwarcia, chroniąca układ przed dynamicznymi skutkami zwarć.
• Trójbiegunowa konstrukcja (3P): Zapewnia zrównoważoną ochronę wszystkich faz w układzie trójfazowym, niezbędną w instalacjach przemysłowych.
• Stopień ochrony IP40 (IP54 z rączką obrotową): Odpowiedni poziom odporności na wnikanie ciał stałych, zabezpieczający mechanizm wewnętrzny przed pyłem i zanieczyszczeniami.

Zgodność z Normami

Wyłącznik CVS630N MA500 3P spełnia wymagania normy IEC60947-2 dotyczącej łączników niskonapięciowych. Został zaprojektowany zgodnie z dyrektywami unijnymi, w tym z dyrektywą RoHS i REACH, oraz standardami środowiskowymi Green Premium. Produkt posiada certyfikację do pracy w środowisku III stopnia zanieczyszczenia (IEC60947-1 i IEC60664-1).

Zastosowanie

Wyłącznik powietrzny CVS630N MA500 3P przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej.

• Główne rozdzielnice energetyczne – zabezpieczenie linii zasilających budynków i zakładów przemysłowych.
• Ochrona obwodów maszyn i urządzeń o wysokim poborze mocy, np. silników, transformatorów, napędów.
• Instalacje w środowiskach o podwyższonym stopniu zanieczyszczenia – dzięki zgodności z normami dla stopnia III zanieczyszczenia.
• Rozdzielnice klasy II – montaż poprzez drzwi rozdzielnicy bez obniżania izolacji układu.
• Systemy wymagające dodatkowych akcesoriów (wyzwalaczy MN/MX/OF/SD) – gniazda umożliwiają rozbudowę funkcjonalności wyłącznika.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie może być montowane na płycie montażowej, szynie DIN lub bezpośrednio w drzwiach rozdzielnicy klasy II. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Podczas instalacji należy zwrócić uwagę na prawidłowe podłączenie przewodów do zacisków wyłącznika, zachowując wymagany moment dokręcania. W przypadku wyposażenia w rączkę obrotową, należy zapewnić odpowiednią przestrzeń operacyjną dla jej prawidłowego funkcjonowania. Po montażu należy przeprowadzić testy działania, weryfikując poprawność otwarcia i zamknięcia obwodu.

FAQ

• Czy wyłącznik CVS630N MA500 3P nadaje się do montażu na szynie DIN? Tak, wyłącznik może być montowany zarówno na płycie montażowej, szynie DIN, jak i bezpośrednio w drzwiach rozdzielnicy klasy II.
• Jakie akcesoria można zainstalować w wyłączniku? W zależności od typu wyzwalacza, dostępne są gniazda na dodatkowe akcesoria elektryczne, takie jak wyzwalacze MN/MX/OF/SD, co pozwala na rozbudowę funkcjonalności urządzenia.
• Jakie są wymiary wyłącznika? Szerokość 140 mm, wysokość 255 mm, głębokość 110 mm – dane wymiarowe umożliwiają odpowiednie zaplanowanie miejsca w rozdzielnicy.
