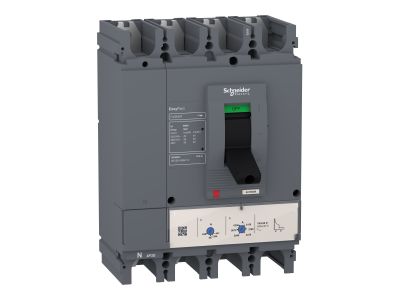

Wyłącznik CVS630F TM600D 4P4D | LV563312 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik stacjonarny CVS630F TM600D w wersji 4-biegunowej (4P4D) to rozwiązanie dedykowane do ochrony instalacji elektrycznych w małych i średnich budynkach. Przeznaczony do montażu czołowego w rozdzielnicach klasy II, charakteryzuje się wysoką zdolnością wyłączania 36 kA przy 415 V AC i napięciem roboczym do 440 V AC. Wbudowany wyzwalacz termiczno-magnetyczny (TMD) o prądzie znamionowym 600 A zapewnia skuteczną ochronę przed przeciążeniami i zwarciami, z możliwością regulacji nastaw zabezpieczeń termicznych.

• 4-biegunowa konstrukcja (4P4D): Zapewnia pełną ochronę wszystkich przewodów fazowych i neutralnego w instalacjach trójfazowych, minimalizując ryzyko uszkodzeń w przypadku zwarć.
• Zdolność wyłączania 36 kA (Icu): Wysoka odporność na zwarcia chroni instalację przed poważnymi awariami, zapewniając ciągłość zasilania kluczowych obwodów.
• Napięcie robocze do 440 V AC: Kompatybilny z szerokim zakresem napięć sieciowych, co umożliwia zastosowanie w różnych konfiguracjach instalacji.
• Wyzwalacz termiczno-magnetyczny TMD 600 A: Regulowana ochrona termiczna zapobiega przeciążeniom, natomiast stałe zabezpieczenie magnetyczne reaguje natychmiastowo w przypadku zwarć.
• Montaż czołowy w rozdzielnicach klasy II: Ułatwia instalację w nowoczesnych systemach rozdzielczych, zachowując kompaktowe wymiary (185 x 255 x 110 mm).

Zgodność z Normami

Wyłącznik CVS630F TM600D spełnia wymogi międzynarodowych norm bezpieczeństwa, w tym IEC 60947 (wyłączniki niskonapięciowe), a także posiada certyfikaty CCC i EAC. Produkt jest zgodny z dyrektywami unijnymi, w tym RoHS i REACH, co gwarantuje brak szkodliwych substancji i łatwość recyklingu. Zielona etykieta Green Premium potwierdza zaangażowanie w zrównoważony rozwój.

Zastosowanie

Zaprojektowany z myślą o ochronie instalacji elektrycznych w obiektach użyteczności publicznej, budynkach komercyjnych i przemysłowych, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo.

• Ochrona głównych obwodów zasilających w małych i średnich budynkach biurowych lub handlowych.
• Zastosowanie w rozdzielnicach budynków mieszkalnych, zapewniając ochronę przed zwarciami i przeciążeniami.
• Instalacje przemysłowe zasilające maszyny i urządzenia wymagające stabilnego i bezpiecznego zasilania.
• Wyposażenie rozdzielnic w budynkach użyteczności publicznej, takich jak szkoły, szpitale czy centra handlowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym będzie instalowany. Wyłącznik montować w pozycji czołowej w rozdzielnicy klasy II, zachowując zalecane odstępy izolacyjne zgodnie z normą IEC 60664-1. Po zamontowaniu sprawdzić poprawność połączeń przewodów i dokręcić śruby mocujące z odpowiednim momentem. Wyzwalacz TMD 600 A należy skonfigurować zgodnie z wymaganiami instalacji, uwzględniając charakterystyki obciążeń.

FAQ

• Czy wyłącznik CVS630F TM600D nadaje się do instalacji zasilanych napięciem 230 V? Tak, produkt jest kompatybilny z napięciem roboczym do 440 V AC, co obejmuje również standardowe instalacje 230 V.
• Jakie są dostępne opcjonalne akcesoria i funkcje? Wyłącznik może być wyposażony w różne akcesoria, takie jak dodatkowe styki pomocnicze, napędy silnikowe lub blokady. Szczegółowe informacje znajdują się w dokumentacji technicznej producenta.
• Czy wyłącznik jest zgodny z normami ochrony przeciwpożarowej? Tak, spełnia wymogi normy IEC 60947, która określa standardy bezpieczeństwa dla urządzeń rozdzielczych, w tym ochrony przeciwpożarowej.
