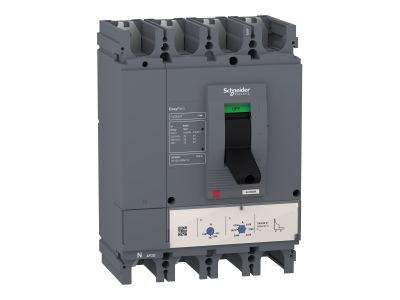

Wyłącznik CVS630F TM500D 4P4D | LV563311 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik stacjonarny CVS630F TM500D w wersji 4-biegunowej (4P4D) to zaawansowane zabezpieczenie instalacji elektrycznych w budynkach o niewielkim i średnim obciążeniu. Zaprojektowany z myślą o niezawodnej ochronie obwodów niskonapięciowych – odłącza zasilanie w przypadku zwarcia (zabezpieczenie magnetyczne) lub przeciążenia termicznego (regulowany wyzwalacz TMD). Wysoka zdolność wyłączania 36 kA przy 415 V AC zapewnia skuteczną ochronę nawet w warunkach awaryjnych.

• Zdolność wyłączania 36 kA (Icu): Zapewnia skuteczną ochronę obwodów przy zwarciach, minimalizując ryzyko uszkodzeń sprzętu i pożarów.
• Wyzwalacz termiczno-magnetyczny TMD 500 A: Regulowane zabezpieczenie termiczne dopasowujące się do warunków pracy oraz stałe zabezpieczenie magnetyczne – szybkie reagowanie na zwarcia.
• 4-biegunowa konstrukcja (4P4D): Pełna ochrona wszystkich faz oraz neutralnego, dedykowana do instalacji trójfazowych z wymaganiem odłączenia neutralnego.
• Wymiary 185 x 255 x 110 mm: Kompaktowa budowa ułatwiająca montaż w standardowych rozdzielnicach, zgodnych z klasą izolacji II.
• Zgodność z normami IEC 60947: Spełnia międzynarodowe wymagania dotyczące łączników niskonapięciowych, gwarantując bezpieczeństwo i niezawodność.

Zgodność z Normami

Wyłącznik CVS630F TM500D spełnia wymagania normy IEC 60947 oraz posiada certyfikację CCC i EAC. Produkt objęty programem Green Premium, co oznacza zgodność z dyrektywami RoHS i REACH oraz transparentność w zakresie informacji środowiskowych i recyklingu.

Zastosowanie

Wyłącznik CVS630F TM500D 4P4D przeznaczony jest do ochrony obwodów w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych o niewielkim i średnim obciążeniu.

• Ochrona główna w rozdzielnicach budynków mieszkalnych i biurowych – zabezpieczenie obwodów trójfazowych z neutralnym.
• Stosowanie w instalacjach przemysłowych o niskim i średnim poborze mocy, np. w warsztatach, małych halach produkcyjnych.
• Ochrona obwodów zasilających maszyny i urządzenia wymagające trwałego zabezpieczenia przed zwarciem i przeciążeniem termicznym.
• Zastosowanie w rozdzielnicach z izolacją klasy II, gdzie wymagane jest czołowe montowanie urządzeń klasy II (IEC 60664-1).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować w dedykowanej rozdzielnicy, przestrzegając wymiarów 185 x 255 x 110 mm i klasy izolacji II. Po podłączeniu przewodów należy sprawdzić dokręcenie zacisków (zalecany moment wg dokumentacji) oraz poprawność działania mechanizmu wyzwalającego. Przed uruchomieniem należy przeprowadzić testy działania, w tym próbę zwarciową.

FAQ

• Jaka jest maksymalna zdolność wyłączania Icu? Wyłącznik CVS630F TM500D posiada zdolność wyłączania 36 kA przy napięciu 415 V AC 50/60 Hz, co gwarantuje skuteczną ochronę w przypadku zwarć.
• Czy wyzwalacz TMD jest regulowany? Tak, wyzwalacz termiczno-magnetyczny TMD o wartości 500 A posiada regulowane zabezpieczenie termiczne, dostosowujące się do warunków pracy instalacji.
• Do jakiej klasy izolacji należy ten wyłącznik? Urządzenie jest klasyfikowane jako klasa izolacji II, co oznacza, że może być instalowane w rozdzielnicach z izolacją klasy II, zgodnie z normą IEC 60664-1.
