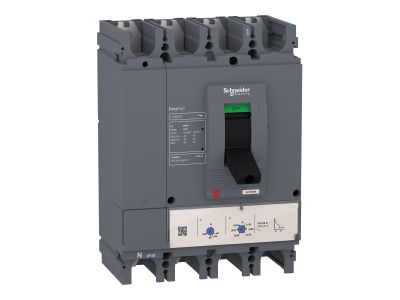

Wyłącznik CVS630F TM500D 4P3D | LV563308 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik stacjonarny CVS630F TM500D 4P3D o zdolności wyłączania 36kA rms (415VAC) to 4-biegunowe urządzenie do ochrony instalacji elektrycznych w małych i średnich budynkach. Wbudowany wyzwalacz termiczno-magnetyczny TM500D zapewnia regulowane zabezpieczenie przed przeciążeniami (termiczne) i stałą ochronę zwarciową (magnes). Wyprodukowany zgodnie z normami IEC 60947, charakteryzuje się kompaktową budową (185 mm x 255 mm x 110 mm), co ułatwia montaż w szafach rozdzielczych.

• 4-biegunowa konstrukcja: Zapewnia ochronę wszystkich faz oraz neutralnego w instalacjach trójfazowych z uziemieniem.
• Zdolność wyłączania Icu 36kA rms (415VAC): Odporny na zwarcia, chroniąc instalację przed uszkodzeniami podczas zwarć.
• Wyzwalacz TM500D (500A): Regulowane zabezpieczenie termiczne dostosowywane do obciążenia oraz stałe zabezpieczenie zwarciowe (magnes).
• Zgodność z normami IEC 60947: Spełnia międzynarodowe standardy dla aparatury łączeniowej w instalacjach niskiego napięcia.
• Klasa II izolacji (IEC 60664-1): Możliwy montaż w rozdzielnicach z izolacją klasy II, zwiększający bezpieczeństwo instalacji.

Zgodność z Normami

Wyłącznik CVS630F TM500D spełnia wymagania normy IEC 60947-2 oraz jest zgodny z dyrektywami europejskimi (CE, RoHS, REACH). Produkt posiada certyfikację EAC i jest częścią linii Green Premium, co gwarantuje zgodność z przepisami ochrony środowiska oraz transparentność informacji dotyczących cyklu życia produktu.

Zastosowanie

Wyłącznik stacjonarny CVS630F TM500D 4P3D przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, biurowych i przemysłowych. Dzięki wysokiej zdolności wyłączania sprawdza się w instalacjach narażonych na zwarcia.

• Ochrona głównych obwodów zasilających w małych i średnich budynkach.
• Stosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych jako zabezpieczenie linii trójfazowych.
• Montaż w szafach rozdzielczych z izolacją klasy II – elastyczność instalacji.
• Zastosowanie w systemach, gdzie wymagana jest zgodność z normami międzynarodowymi (IEC, CCC).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie zasilające całą instalację. Wyłącznik należy zamontować w szafie rozdzielczej, zapewniając odpowiednią wentylację (odległość od innych urządzeń min. 10 cm). Połączenia elektryczne wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na właściwe dokręcenie śrub (moment dokręcania podany w dokumentacji). Po montażu przeprowadzić testy działania wyzwalacza (termicznego i zwarciowego).

FAQ

• Czy wyłącznik CVS630F TM500D 4P3D nadaje się do instalacji trójfazowych z uziemieniem? Tak, 4-biegunowa konstrukcja (3 fazy + neutralny) zapewnia pełną ochronę wszystkich przewodów w instalacjach trójfazowych z uziemieniem.
• Jaka jest maksymalna zdolność wyłączania wyłącznika? Zdolność wyłączania wynosi 36kA rms przy napięciu 415VAC 50/60Hz, co czyni go odpowiednim do ochrony instalacji narażonych na zwarcia.
• Czy wyłącznik posiada wbudowany wyzwalacz termiczno-magnetyczny? Tak, wyposażony jest w wyzwalacz TM500D o prądzie znamionowym 500A, zapewniający regulowane zabezpieczenie termiczne i stałe zabezpieczenie zwarciowe.
