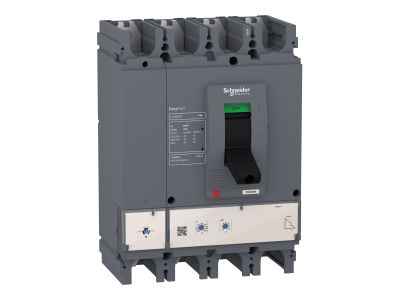

Wyłącznik CVS630F ETS 2.3 630 4P4D | LV563506 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik stacjonarny CVS630F w 4-biegunowej wersji 630A to zaawansowane rozwiązanie do ochrony instalacji elektrycznych w małych i średnich budynkach. Elektroniczny wyzwalacz ETS 2.3 zapewnia regulowane zabezpieczenia nadprądowe z długimi i krótkimi czasami zwłoki oraz stałą ochronę bezzwłoczną. Znamionowa zdolność wyłączania Icu 36kA przy 415V AC gwarantuje skuteczną ochronę nawet w warunkach zwarcia.

• 4-bieguny (4P4D): Zapewnia kompleksową ochronę obwodów jedno- i trójfazowych, w tym neutralnego – idealne do instalacji z wymaganiami separacji obwodów.
• Wyzwalacz ETS 2.3 630A: Regulowane charakterystyki zabezpieczeń dostosowywane do specyficznych wymagań instalacji, zapewniające precyzyjną ochronę przed przeciążeniami i zwarciami.
• Zdolność wyłączania Icu 36kA: Wysoka odporność na zwarcia przy 415V AC, minimalizująca ryzyko uszkodzeń instalacji i urządzeń.
• Wymiary 185x255x110 mm: Kompaktowa konstrukcja czołowa klasy II, umożliwiająca montaż w rozdzielnicach z izolacją klasy II bez dodatkowych adapterów.
• Zgodność z normami IEC 60947 i CCC: Potwierdzenie międzynarodowych standardów jakości i bezpieczeństwa, gwarantujące niezawodność w eksploatacji.

Zgodność z Normami

Wyłącznik CVS630F spełnia wymagania normy IEC 60947, posiada certyfikację CCC oraz deklarację zgodności z dyrektywami Unii Europejskiej (oznaczenie CE). Produkt wyposażony jest w technologię Green Premium, zgodną z wymaganiami RoHS i REACH dotyczącymi substancji niebezpiecznych i zrównoważonego rozwoju.

Zastosowanie

Wyłącznik stacjonarny CVS630F 4-biegunowy 630A przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych o średnim obciążeniu.

• Ochrona głównych obwodów zasilających w małych i średnich budynkach.
• Separacja obwodów w instalacjach zasilanych z sieci trójfazowej 400V AC.
• Zastosowanie w rozdzielnicach z izolacją klasy II, gdzie wymagana jest czołowa klasa ochronności.
• Instalacje przemysłowe wymagające wysokiej zdolności wyłączania zwarciowego.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Wyłącznik montować w pozycji czołowej, zapewniając odpowiednią wentylację. Połączenia elektryczne wykonywać zgodnie z zaleceniami producenta, dbając o odpowiednie momenty dokręcenia przewodów. Po montażu przeprowadzić testy funkcjonalne wyzwalacza ETS 2.3 oraz sprawdzić poprawność działania mechanizmu wyłączającego.

FAQ

• Jakie napięcie robocze obsługuje wyłącznik CVS630F? Wyłącznik przeznaczony jest do pracy z napięciem 440V AC przy częstotliwości 50/60Hz.
• Czy wyłącznik posiada zabezpieczenie neutralnego? Tak, wersja 4-biegunowa (4P4D) obejmuje ochroną zarówno przewody fazowe, jak i neutralny.
• Jakie są zalety wyzwalacza ETS 2.3? Pozwala on na regulację czasów zwłoki zabezpieczeń nadprądowych (długich i krótkich), co umożliwia precyzyjne dostosowanie ochrony do specyficznych warunków instalacji.
